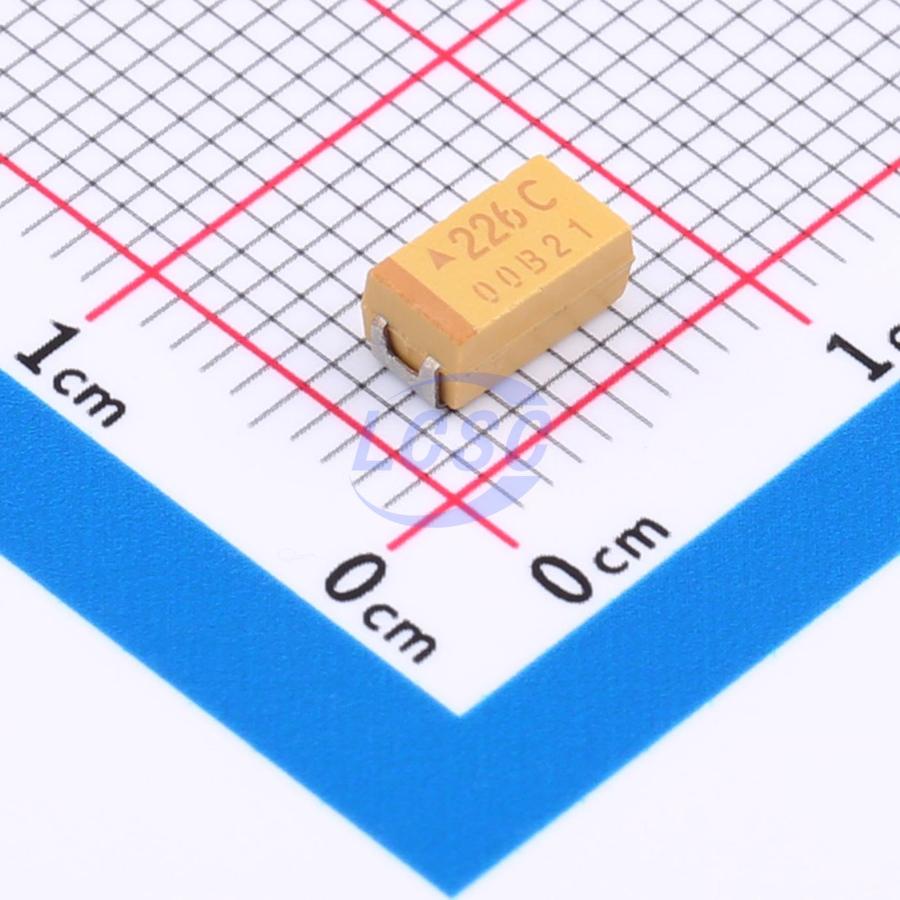

ЧИП-конденсатор танталовый 22 мкФ ±10% 16 В типоразмер C лента на катушке Kemet TAJC226K016RNJ относится к серии TAJ и построен на танталовом чипе с твёрдым электролитом. Конденсатор рассчитан на номинальную ёмкость 22 мкФ с допуском ±10% (код допуска K) и номинальное напряжение 16 В при категорийном напряжении 10 В. Такое соотношение закладывает запас по напряжению для цепей с колебаниями питания.
Ток утечки по постоянному напряжению не превышает 3.5 мкА, что важно для цепей с высокоомными источниками сигнала. Эквивалентное последовательное сопротивление на частоте 100 кГц не превышает 1.4 Ом, а максимальный коэффициент рассеяния — 6%. Допустимый среднеквадратичный ток снижается с ростом температуры: 206 мА при +25 °C, 185 мА при +85 °C и 82 мА при +125 °C. Импульсное напряжение составляет 20 В при +85 °C и 13 В при +125 °C.
Корпус выполнен в типоразмере C (код EIA 2312, размер корпуса 6032-28): длина 6.00 мм, ширина 3.20 мм, высота 2.60 мм, ширина вывода 1.30 мм, минимальный шаг между выводами 2.90 мм. Выводы покрыты оловом, монтаж поверхностный, компонент поставляется на ленте в катушке для автоматической установки. Уровень влагочувствительности — 1 класс, дополнительной сушки перед пайкой не требует.
Рабочий температурный диапазон — от -55 °C до +125 °C, категория температуры +125 °C при номинальной температуре +85 °C. Надёжность подтверждена показателем отказов 1% за 1000 часов при +85 °C, компонент квалифицирован по CECC 30801-005 issue 2 и EIA 535 BAAC.
Основные характеристики
- Ёмкость: 22 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 16 В
- Категорийное напряжение: 10 В
- Ток утечки (DC): не более 3.5 мкА
- ESR на 100 кГц: не более 1.4 Ом
- Макс. коэффициент рассеяния: 6%
- Допустимый ток RMS при +25 / +85 / +125 °C: 206 / 185 / 82 мА
- Импульсное напряжение при +85 / +125 °C: 20 / 13 В
- Типоразмер / корпус: C (EIA 2312, 6032-28)
- Габариты (Д×Ш×В): 6.00 × 3.20 × 2.60 мм
- Покрытие выводов: олово
- Монтаж: поверхностный
- Рабочая температура: от -55 °C до +125 °C
- Влагочувствительность: 1 класс
- Надёжность: 1% отказов за 1000 часов при +85 °C
- Упаковка: лента на катушке
Где применяется
- Развязка питания: сглаживание пульсаций и фильтрация помех по шинам питания цифровых и аналоговых узлов
- DC-DC преобразователи: входные и выходные конденсаторы фильтра благодаря стабильному ESR
- Накопление энергии: буферные ёмкости в импульсных источниках и цепях с кратковременными нагрузками
- Компактная электроника: узлы с ограниченным местом на плате, где важна плотность монтажа в малом типоразмере
