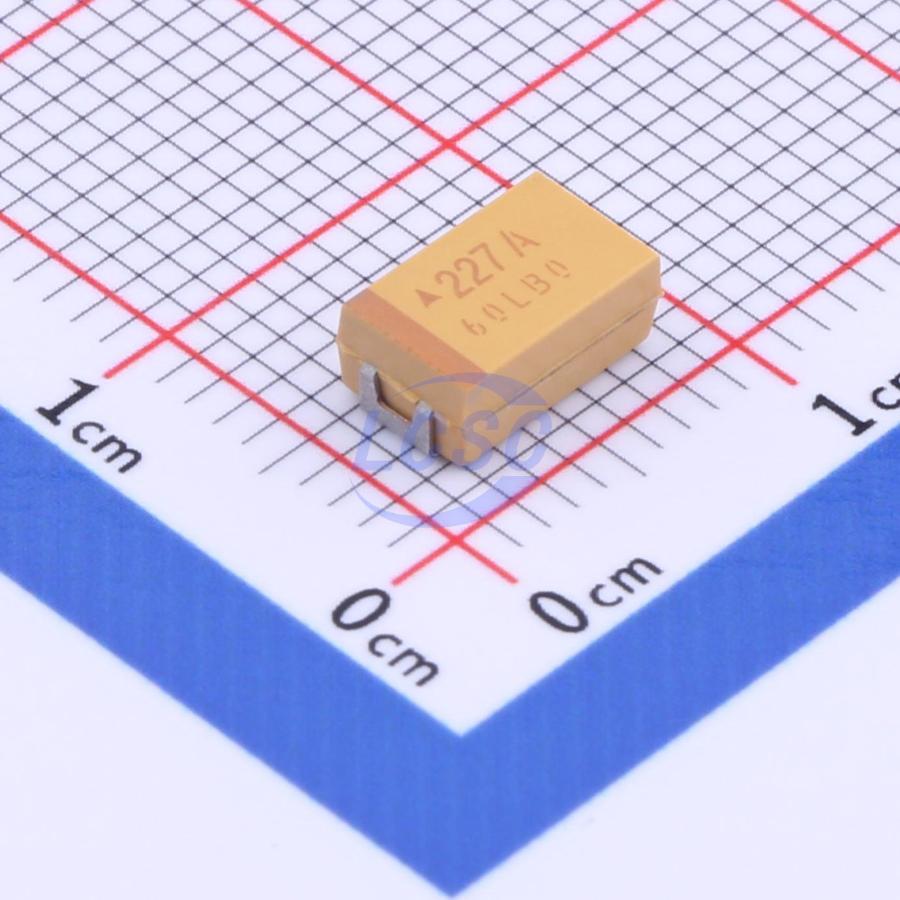

Конденсатор Kemet TPSD227K010R0100 — танталовый твердотельный чип-конденсатор ёмкостью 220 мкФ на номинальное напряжение 10 В в корпусе типоразмера D (код EIA 2917). Внутри применён твердотельный электролит, а конструкция серии TPS обеспечивает пониженное эквивалентное последовательное сопротивление по сравнению с обычными танталовыми конденсаторами того же типоразмера.
Корпус SMD размером 7,3×4,3×2,9 мм рассчитан на монтаж выводами внутрь корпуса — контактные площадки находятся под нижней плоскостью конденсатора, а не выступают за его габариты, что упрощает разводку платы и снижает паразитную индуктивность соединения. Длина вывода составляет 1,30 мм, ширина — 2,40 мм, минимальная ширина контактной площадки на плате — 4,40 мм. Полярность обозначена полосой на корпусе со стороны анода, выводы покрыты чистым оловом.
Эквивалентное последовательное сопротивление конденсатора — 0,1 Ом (100 мОм), что для ёмкости 220 мкФ даёт заметно меньшие потери на пульсациях тока, чем у стандартных танталовых конденсаторов сопоставимого номинала. Допуск по ёмкости — ±10%. Импульсное напряжение, которое конденсатор выдерживает кратковременно, составляет 8 В при температуре 125°C и 13 В при 85°C: оба значения выше номинальных 10 В при штатной температуре и заметно ниже при нагреве, поэтому при повышенных температурах рабочее напряжение стоит снижать.
Рабочий диапазон температур — от –55 до +125°C, при этом на верхней границе диапазона допустимое напряжение снижается до 7 В. Показатель надёжности производителя — не более 1% отказов за 1000 часов работы при 85°C и последовательном сопротивлении цепи 0,1 Ом на вольт номинального напряжения, с доверительной вероятностью 60%.
Основные характеристики
- Ёмкость: 220 мкФ
- Номинальное напряжение: 10 В
- Допуск ёмкости: ±10%
- Эквивалентное последовательное сопротивление: 0,1 Ом (100 мОм)
- Типоразмер корпуса: D (EIA 2917)
- Габариты корпуса: 7,3×4,3×2,9 мм
- Длина вывода: 1,30 мм
- Ширина вывода: 2,40 мм
- Минимальная ширина контактной площадки: 4,40 мм
- Импульсное напряжение при 85°C: 13 В
- Импульсное напряжение при 125°C: 8 В
- Допустимое напряжение при 125°C: 7 В
- Рабочая температура: от –55 до +125°C
- Покрытие выводов: чистое олово
- Монтаж: поверхностный (SMD)
Где применяется
- Источники питания: сглаживание пульсаций на выходе DC/DC-преобразователей и линейных стабилизаторов, где важно низкое эквивалентное сопротивление.
- Промышленная автоматика: развязка цепей питания модулей управления и контроллеров.
- Импульсные схемы: буферный конденсатор там, где нужна устойчивость к броскам тока при высокой ёмкости в компактном корпусе.
- Компактные платы: замена электролитических конденсаторов там, где важны малая высота корпуса и повторяемость параметров при монтаже на поверхность.
