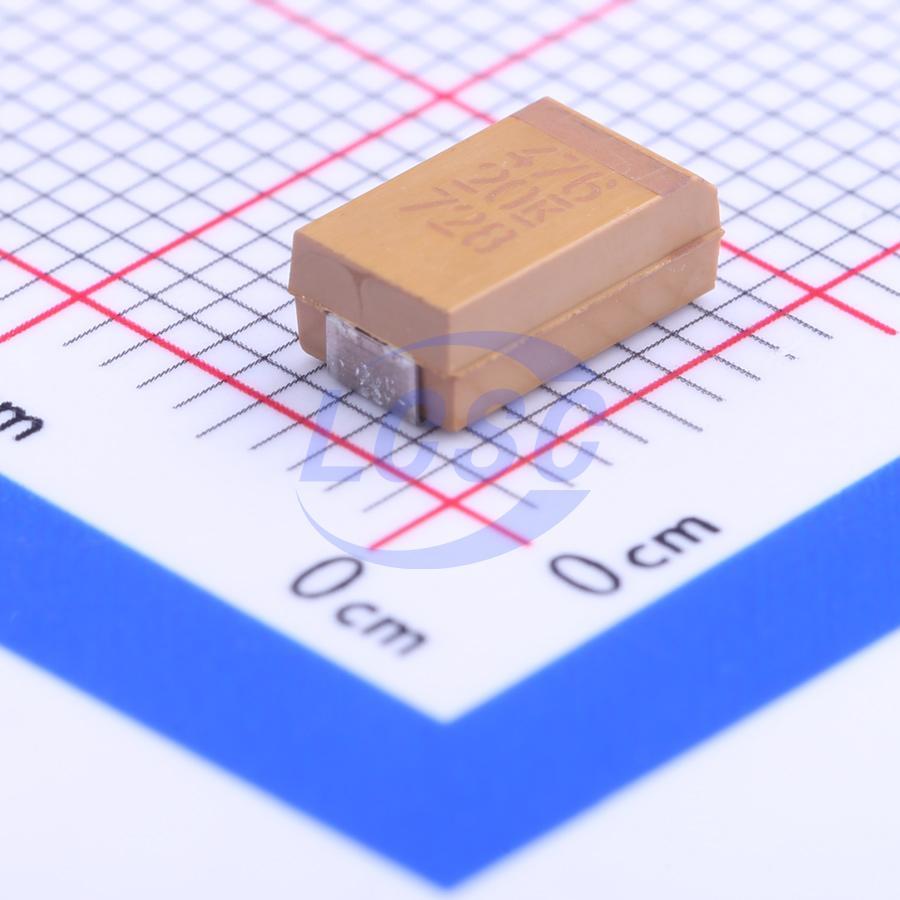

Конденсатор Kemet T491D476K020AT — танталовый чип-конденсатор ёмкостью 47 мкФ на номинальное напряжение 20 В, выполненный в корпусе типоразмера D по классификации EIA (7343-31). Компонент предназначен для поверхностного монтажа и рассчитан на применение в автомобильной электронике.
Допуск по ёмкости составляет ±10%, эквивалентное последовательное сопротивление на частоте 100 кГц — 0,7 Ом, тангенс угла потерь на частоте 120 Гц — не более 8%. Ток утечки при номинальном напряжении не превышает 9,4 мкА, что определяет уровень саморазряда конденсатора в рабочей схеме.
Номинальное напряжение 20 В указано для температуры до +85 °C; при нагреве до +125 °C допустимое рабочее напряжение снижается до 13,3 В. Этот дерейтинг напряжения нужно учитывать при выборе режима эксплуатации в горячих точках платы, например рядом с силовыми ключами.
Габариты корпуса — 7,3×4,3×2,8 мм с допуском ±0,3 мм по каждой стороне. Конденсатор сохраняет работоспособность в расширенном диапазоне температур от -55 до +125 °C, что вместе с автомобильным исполнением делает его пригодным для применения в условиях повышенных требований к надёжности.
Основные характеристики
- Ёмкость: 47 мкФ
- Номинальное напряжение: 20 В
- Допуск ёмкости: ±10%
- Типоразмер корпуса (EIA): 7343-31 (D)
- Размеры: 7,3×4,3×2,8 мм ±0,3 мм
- ESR на 100 кГц: 0,7 Ом
- Тангенс угла потерь на 120 Гц: не более 8%
- Ток утечки: 9,4 мкА
- Напряжение при +125 °C: 13,3 В
- Рабочая температура: от -55 до +125 °C
- Монтаж: SMD
- Применение: автомобильное
Где применяется
- Автомобильная электроника: блоки управления и датчики, работающие при повышенной температуре под капотом
- Источники питания: фильтрация и сглаживание напряжения в DC/DC-преобразователях
- Промышленные контроллеры: цепи развязки по питанию в устройствах с расширенным температурным диапазоном
- Компактные модули: применение там, где важна высокая ёмкость на малой площади платы
