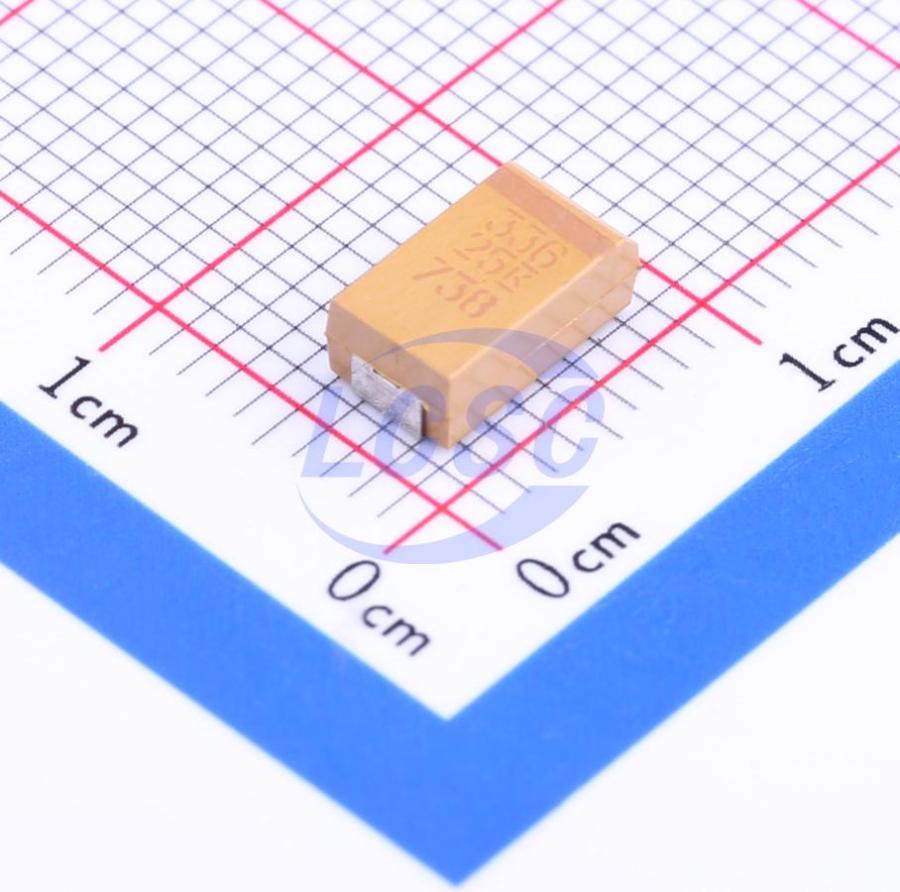

Конденсатор Kemet T491D336K025AT — танталовый чип-конденсатор серии T491 номинальной ёмкостью 33 мкФ и рабочим напряжением 25 В, допуск по ёмкости ±10%. Корпус выполнен в типоразмере D по классификации EIA (корпус SMD 7343-31), габариты корпуса — 7,3×4,3×2,8 мм. Монтаж поверхностный, компонент рассчитан на автоматизированную установку на плату.
Эквивалентное последовательное сопротивление (ESR) не превышает 0,7 Ом при частоте 100 кГц и температуре +25 °С — низкое значение позволяет применять конденсатор в цепях с заметными высокочастотными пульсациями тока. Ток утечки при постоянном напряжении ограничен уровнем 8,3 мкА при +25 °С, что важно для схем с высоким входным сопротивлением. Тангенс угла потерь не превышает 8% при частоте 120 Гц и той же температуре.
Рабочий диапазон температур — от -55 до +125 °С. Номинальное напряжение 25 В сохраняется до +85 °С, а при нагреве до +125 °С допустимое напряжение снижается до 16,7 В — это ограничение стоит учитывать при выборе рабочей точки в горячих зонах платы. Выводы конденсатора покрыты оловом (100% Tin), каждая партия проходит 100%-ное тестирование импульсным током.
Исполнение относится к автомобильному применению: расширенный температурный диапазон и контроль скачков тока при производстве делают конденсатор пригодным для узлов с повышенными требованиями к надёжности. Поставляется лентой на катушке, что удобно при монтаже на автоматических линиях.
Основные характеристики
- Серия: T491
- Ёмкость: 33 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 25 В
- Напряжение при +125 °С: 16,7 В
- Корпус: типоразмер D, EIA 7343-31
- Размеры: 7,3×4,3×2,8 мм
- ESR: не более 0,7 Ом при 100 кГц, +25 °С
- Ток утечки: не более 8,3 мкА при +25 °С
- Тангенс угла потерь: не более 8% при 120 Гц, +25 °С
- Рабочая температура: от -55 до +125 °С
- Выводы: олово, 100%
- Монтаж: SMD
- Упаковка: лента на катушке
Где применяется
- Автомобильная электроника: блоки управления и датчики, работающие при повышенных температурах моторного отсека
- Цепи фильтрации питания: сглаживание пульсаций напряжения благодаря низкому ESR
- Промышленная автоматика: узлы, эксплуатируемые в широком температурном диапазоне
- Компактные модули: устройства с ограничением по высоте и площади монтажа
