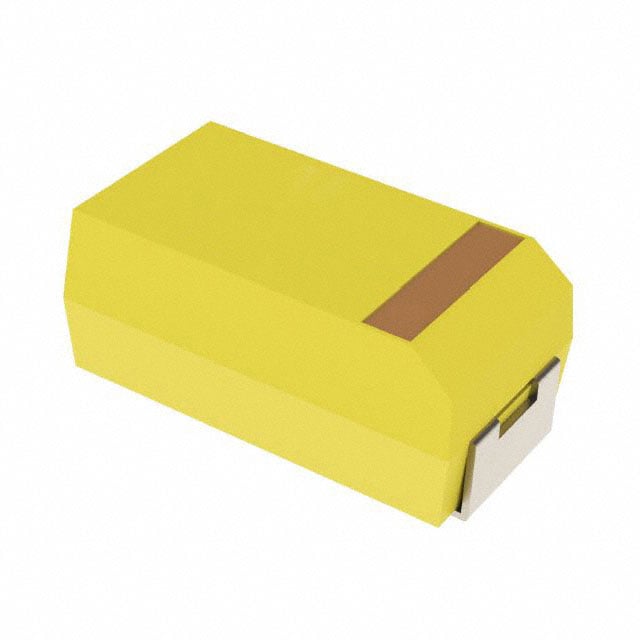

Конденсатор Kemet T491D226K035AT — танталовый твердотельный чип-конденсатор серии T491 ёмкостью 22 мкФ на номинальное напряжение 35 В, выполненный в корпусе типоразмера D (EIA 7343-31) для поверхностного монтажа. Изделие рассчитано на применение в цепях, где важны стабильность ёмкости и компактные размеры при относительно высоком номинальном напряжении.
Допуск номинальной ёмкости составляет ±10%. Эквивалентное последовательное сопротивление (ESR) на частоте 100 кГц не превышает 0,7 Ом, максимальный коэффициент рассеяния на частоте 120 Гц — 8,0%, максимальный ток утечки — 7,7 мкА. Эти параметры определяют поведение конденсатора в фильтрующих и развязывающих цепях при переменной токовой нагрузке.
Рабочий диапазон температур — от −55 до +125 °C, при этом номинальное напряжение зависит от температуры: полные 35 В допустимы при температуре среды до 85 °C, а при 125 °C допустимое напряжение снижается до 23 В. Выводы имеют покрытие оловом (100% Sn), что соответствует требованиям по монтажу методом оплавления или волновой пайки.
Габаритные размеры конденсатора — 7,3 × 4,3 × 2,8 мм (длина, ширина, высота), компонент выполнен по стандарту EIA 535 BAAC и поставляется в ленте на катушке, что упрощает установку на автоматических линиях поверхностного монтажа.
Основные характеристики
- Серия: T491
- Тип компонента: твердотельный танталовый чип-конденсатор
- Ёмкость: 22 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 35 В
- Номинальное напряжение при 125 °C: 23 В
- ESR: 0,7 Ом (на 100 кГц)
- Макс. коэффициент рассеяния: 8,0% (на 120 Гц)
- Макс. ток утечки: 7,7 мкА
- Рабочая температура: от −55 до +125 °C
- Типоразмер корпуса EIA: 7343-31 (D)
- Размеры: 7,3 × 4,3 × 2,8 мм
- Покрытие выводов: олово 100% Sn
- Монтаж: поверхностный (SMD)
- Стандарт: EIA 535 BAAC
Где применяется
- Источники питания и DC-DC преобразователи: используется во входных и выходных фильтрующих цепях благодаря низкому ESR
- Развязка по питанию: применяется там, где важна высокая ёмкость на единицу объёма платы
- Автомобильная и промышленная электроника: расширенный диапазон рабочих температур от −55 до +125 °C позволяет использовать конденсатор в условиях повышенных термических нагрузок
- Автоматизированный SMD-монтаж: поставка в ленте на катушке рассчитана на установку конденсатора автоматами поверхностного монтажа
