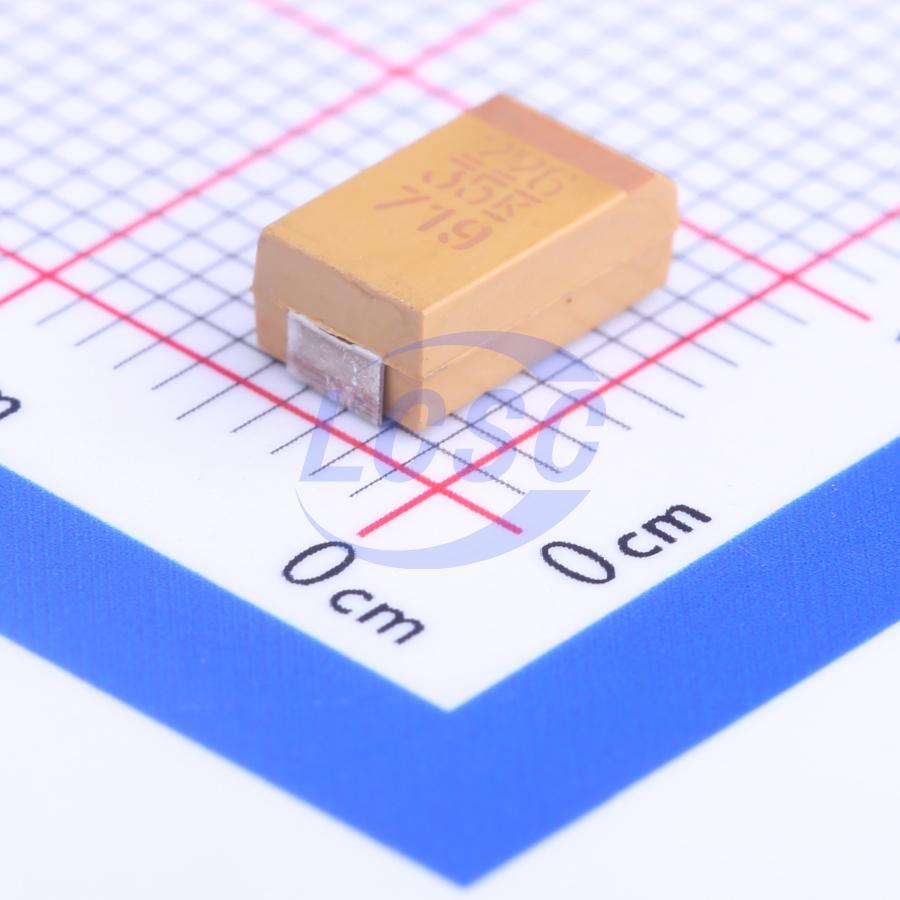

Конденсатор Kemet T491D226K035AT представляет собой твердотельный танталовый чип-конденсатор ёмкостью 22 мкФ на номинальное напряжение 35 В, предназначенный для поверхностного монтажа. В основе конструкции — танталовый анод с твёрдым электролитом на основе диоксида марганца, что даёт стабильную ёмкость в широком диапазоне температур и предсказуемое поведение при длительной эксплуатации.
Корпус выполнен в типоразмере D (по обозначению Kemet), что соответствует EIA-корпусу 7343-31 с габаритами 7,3×4,3×2,8 мм. Эквивалентное последовательное сопротивление на частоте 100 кГц составляет 0,7 Ом — сравнительно низкое значение для танталовых конденсаторов этого класса, что позволяет использовать компонент в цепях с заметными импульсными токами. Выводы облужены оловом, конденсатор рассчитан на пайку оплавлением при автоматизированном монтаже.
Исполнение ориентировано на автомобильную электронику: рабочий диапазон температур расширен до -55...+125°C, при этом при максимальной температуре 125°C допустимое напряжение снижается до 23 В против 35 В при 85°C. Такое дерейтинг-нормирование характерно для компонентов, работающих в условиях резких перепадов температуры и повышенной вибрации.
Допуск по ёмкости — ±10%, максимальный ток утечки не превышает 7,7 мкА. Компонент соответствует стандарту EIA 535 BAAC для твердотельных танталовых конденсаторов и поставляется в ленте на катушке, что удобно для серийного производства на автоматических линиях поверхностного монтажа.
Основные характеристики
- Ёмкость: 22 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 35 В (23 В при 125°C)
- ESR: 0,7 Ом на частоте 100 кГц
- Максимальный ток утечки: 7,7 мкА
- Диапазон рабочих температур: -55°C...+125°C
- Типоразмер корпуса: D, EIA 7343-31 (7,3×4,3×2,8 мм)
- Выводы: облуженные, 100% Sn
- Серия: Kemet T491
- Стандарт: EIA 535 BAAC
- Монтаж: SMD, лента на катушке
Где применяется
- Автомобильная электроника: питание блоков управления двигателем и систем безопасности при повышенных температурах
- DC-DC преобразователи: сглаживание выходного напряжения и снижение пульсаций
- Промышленные контроллеры: развязка цепей питания в платах с плотной компоновкой
- Бортовая электроника спецтехники: фильтрация питания в условиях вибрации и теплового стресса
Специалисты «Азияторга» подберут нужный номинал конденсатора Kemet T491D226K035AT, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки под заказ. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
