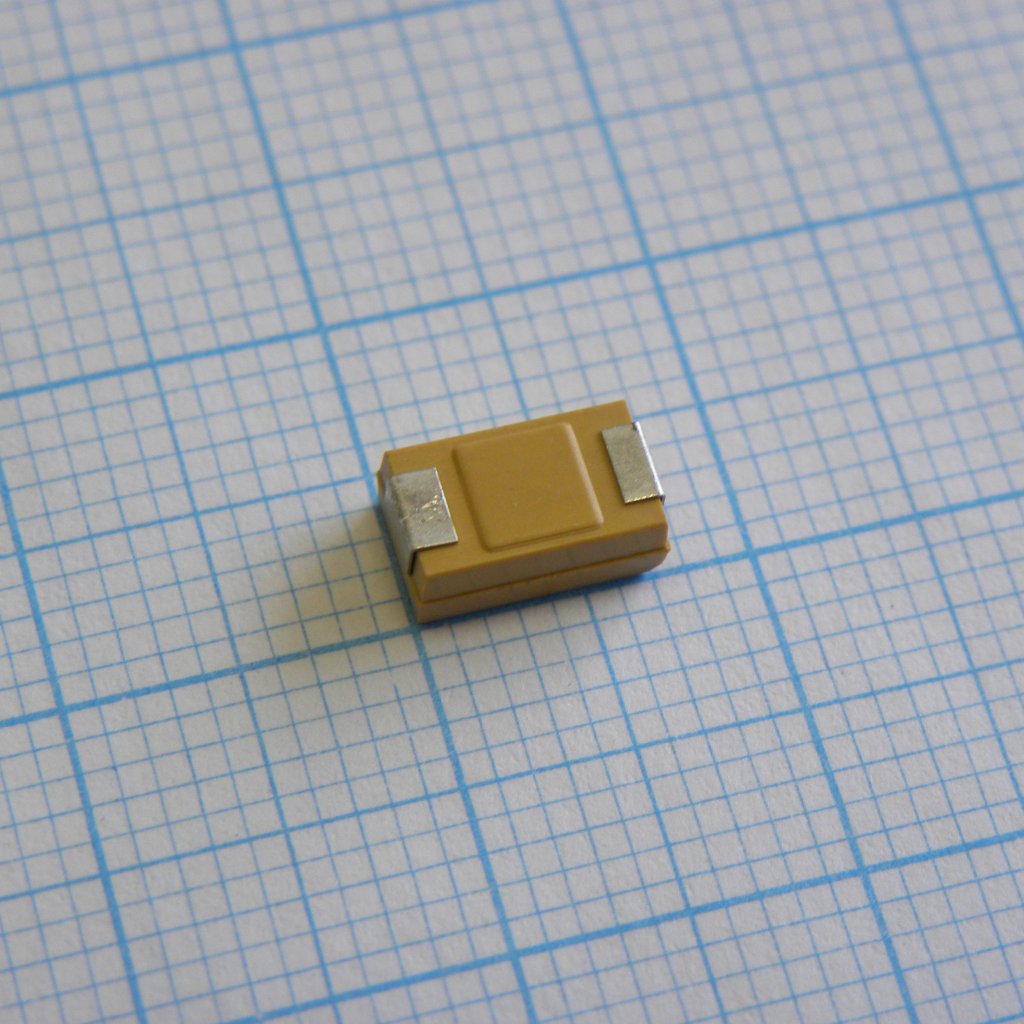

Конденсатор Kemet T491D226K035AT — твердотельный танталовый чип-конденсатор для поверхностного монтажа, рассчитанный на ёмкость 22 мкФ и номинальное напряжение 35 В. Внутри корпуса используется танталовый анод с твёрдым электролитом на основе диоксида марганца, что обеспечивает стабильную ёмкость при изменении температуры и низкий уровень саморазряда по сравнению с электролитическими алюминиевыми конденсаторами.
Компонент выполнен в типоразмере D по классификации Kemet, что соответствует корпусу EIA 7343-31 размерами 7,3×4,3×2,8 мм. Эквивалентное последовательное сопротивление (ESR) на частоте 100 кГц не превышает 0,7 Ом, благодаря чему конденсатор подходит для цепей фильтрации и сглаживания пульсаций с относительно высокой частотой переключения. Выводы покрыты оловом (100% Sn), что упрощает пайку при монтаже на плату методом оплавления.
Данное исполнение относится к автомобильному применению: производитель нормирует параметры при повышенных температурах — при 125°C допустимое рабочее напряжение снижается до 23 В, при этом верхняя граница диапазона рабочих температур составляет +125°C, а нижняя — -55°C. Такой запас по температуре и напряжению закладывается для работы в моторном отсеке и других зонах с повышенным тепловым и электрическим стрессом.
Конденсатор поставляется в ленте на катушке для автоматизированного монтажа. Допуск по ёмкости составляет ±10%, что соответствует классу K по маркировке Kemet, а конструкция и электрические параметры соответствуют стандарту EIA 535 BAAC для твердотельных танталовых конденсаторов.
Основные характеристики
- Ёмкость: 22 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 35 В (23 В при 125°C)
- ESR: 0,7 Ом на частоте 100 кГц
- Максимальный ток утечки: 7,7 мкА
- Диапазон рабочих температур: -55°C...+125°C
- Типоразмер корпуса: D, EIA 7343-31 (7,3×4,3×2,8 мм)
- Выводы: облуженные, 100% Sn
- Серия: Kemet T491
- Стандарт: EIA 535 BAAC
- Монтаж: SMD, лента на катушке
Где применяется
- Автомобильная электроника: фильтрация питания блоков управления и датчиков в условиях повышенной температуры
- Импульсные источники питания: сглаживание выходного напряжения DC-DC преобразователей
- Промышленная автоматика: развязка по питанию в модулях, работающих при нагреве от соседних компонентов
- Телекоммуникационное оборудование: фильтрация цепей питания в компактных платах с плотным монтажом
