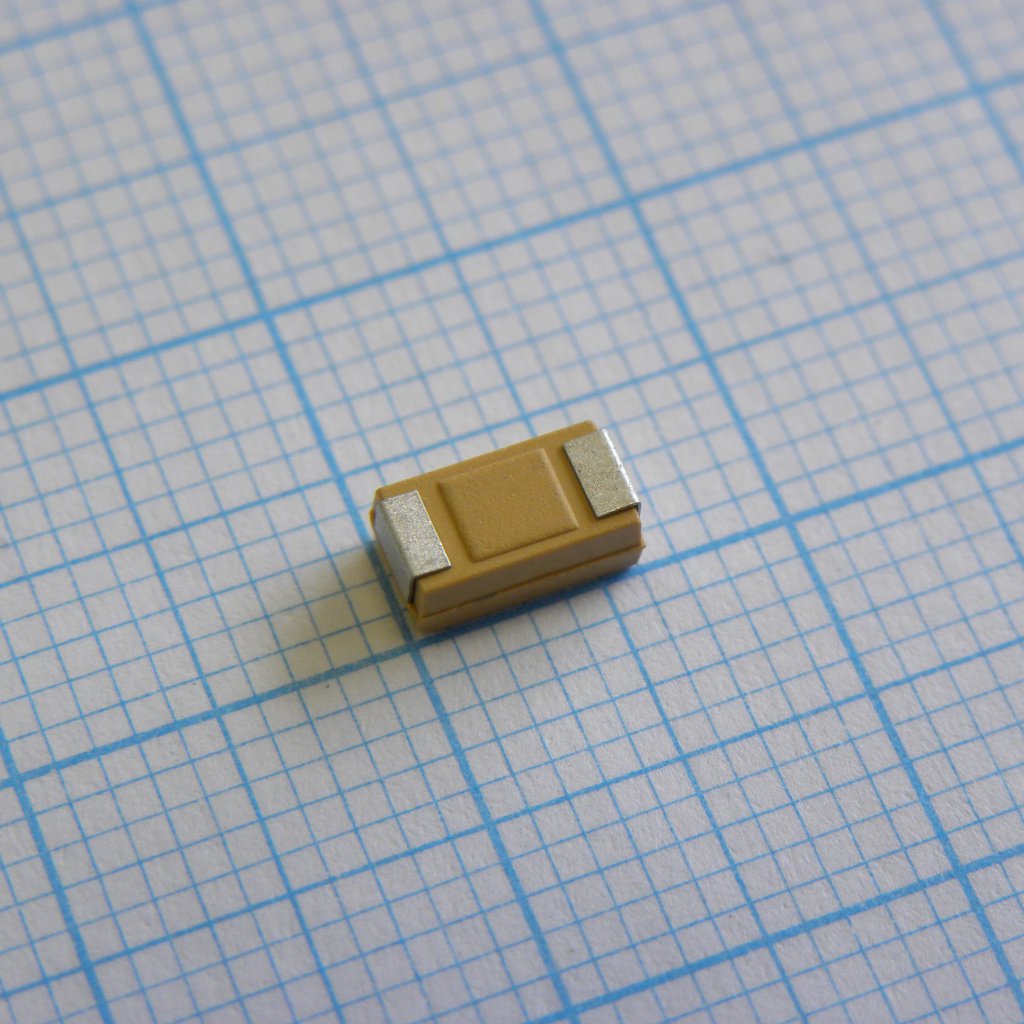

Конденсатор Kemet T491C476K016AT — танталовый чип-конденсатор серии T491 ёмкостью 47 мкФ на номинальное напряжение 16 В. Выполнен в корпусе типоразмера C по стандарту EIA 6032-28 с допуском по ёмкости ±10%. Это исполнение относится к линейке компонентов автомобильного применения: производитель нормирует его параметры для работы в условиях повышенных требований к надёжности и температурной стойкости.
Конденсатор отличается низким эквивалентным последовательным сопротивлением — 1,2 Ом на частоте 100 кГц, что даёт малые потери и стабильную работу при фильтрации пульсаций в цепях питания. Ток утечки не превышает 7,5 мкА при 25 °C, а тангенс угла диэлектрических потерь нормируется на частоте 120 Гц. Совокупность этих параметров типична для танталовых конденсаторов и позволяет использовать деталь там, где важны компактность и предсказуемое поведение под нагрузкой.
Рабочий диапазон температур — от -55 до +125 °C. Полное номинальное напряжение 16 В конденсатор держит до +85 °C; при нагреве до верхней границы диапазона, +125 °C, допустимое напряжение снижается до 10 В. Это стандартное для танталовых конденсаторов температурное дерейтинг, и при выборе рабочей точки схемы стоит закладывать напряжение с запасом от предельного значения, особенно если узел греется в процессе работы.
Выводы конденсатора луженые оловом (100% Sn), корпус рассчитан на поверхностный монтаж. Компонент поставляется лентой на катушке, что удобно для автоматизированной установки на плату. Малые габариты корпуса — 6,0×3,2×2,5 мм — позволяют размещать деталь на платах с плотной компоновкой без потери доступа к остальным параметрам, важным для конкретной схемы.
Основные характеристики
- Серия: T491
- Тип: танталовый чип-конденсатор
- Ёмкость: 47 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 16 В (до +85 °C)
- Напряжение при +125 °C: 10 В
- Корпус: типоразмер C, EIA 6032-28
- Размеры: 6,0×3,2×2,5 мм
- ESR: 1,2 Ом на частоте 100 кГц
- Ток утечки: 7,5 мкА при 25 °C
- Частота измерения тангенса угла потерь: 120 Гц
- Диапазон рабочих температур: от -55 до +125 °C
- Выводы: облуженные оловом (100% Sn)
- Монтаж: SMD, поставка лентой на катушке
Где применяется
- Автомобильная электроника: блоки управления и датчики, работающие в расширенном диапазоне температур и требующие повышенной надёжности компонентов.
- Источники питания: сглаживание пульсаций на выходе DC-DC преобразователей и стабилизаторов благодаря низкому ESR.
- Промышленная электроника: платы, эксплуатируемые при температурах вплоть до +125 °C с учётом снижения допустимого напряжения.
- Плотный SMD-монтаж: компактный корпус C и поставка лентой на катушке подходят для автоматизированной установки на плату.
