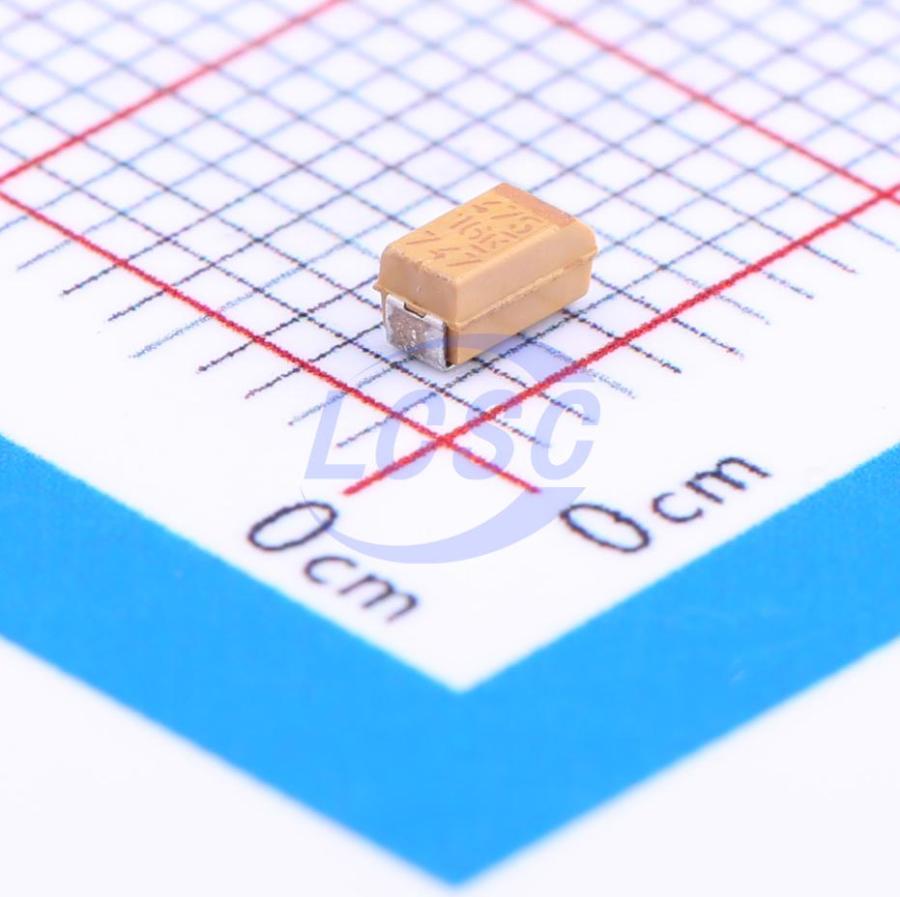

Конденсатор Kemet T491A475K016AT — твердотельный танталовый чип-конденсатор серии T491 ёмкостью 4,7 мкФ на номинальное напряжение 16 В. Компонент предназначен для накопления заряда и сглаживания пульсаций в цепях питания там, где важны небольшие габариты платы и стабильность параметров при повышенных температурах. Диэлектриком служит оксидная плёнка на танталовом аноде, что даёт конденсатору высокую объёмную ёмкость по сравнению с керамическими компонентами того же размера.
Исполнение выполнено в корпусе типоразмера EIA 3216-18 (типоразмер A) для поверхностного монтажа. Длина корпуса 3,2 мм, ширина и высота — по 1,6 мм, что позволяет устанавливать конденсатор на платах с плотной компоновкой элементов. Выводы покрыты оловом (100% Sn) и рассчитаны на пайку оплавлением, лента и катушка выполнены по стандарту EIA 481-1, что упрощает подачу компонента на автоматических линиях монтажа.
Отличие этого исполнения — сочетание допуска по ёмкости ±10% с низким током утечки и умеренным эквивалентным последовательным сопротивлением. Максимальный ток утечки не превышает 0,5 мкА, а тангенс угла потерь на частоте 120 Гц — не более 6%. Максимальное ESR на частоте 100 кГц составляет 8 Ом. Такое сочетание параметров делает конденсатор пригодным для фильтрации питания в схемах, чувствительных к паразитным потерям энергии.
Рабочий диапазон температур — от -55°C до +125°C, при этом при 125°C номинальное напряжение снижается до 10 В против 16 В при 85°C: это стандартное требование к дерейтингу для твердотельных танталовых конденсаторов при повышенном нагреве. Серия соответствует требованиям стандарта EIA 535 BAAC.
Основные характеристики
- Ёмкость: 4,7 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 16 В при 85°C, 10 В при 125°C
- Диэлектрик: тантал (оксидная плёнка)
- Корпус: EIA 3216-18 (типоразмер A), 3,2×1,6×1,6 мм
- Максимальный ток утечки: 0,5 мкА
- Тангенс угла потерь на 120 Гц: не более 6%
- Максимальное ESR на 100 кГц: 8 Ом
- Материал выводов: олово (100% Sn)
- Диапазон рабочих температур: от -55°C до +125°C
- Монтаж: поверхностный (SMD)
- Стандарт: EIA 535 BAAC
Где применяется
- Цепи питания компактных устройств: сглаживание пульсаций и локальная развязка по питанию рядом с логическими и аналоговыми микросхемами
- Портативная электроника: малые габариты корпуса при относительно высокой ёмкости позволяют экономить место на плате
- Промышленная автоматика: расширенный диапазон рабочих температур допускает установку в узлах с нагревом от соседних компонентов
- Телекоммуникационное оборудование: низкий ток утечки снижает влияние конденсатора на чувствительные измерительные и сигнальные цепи
