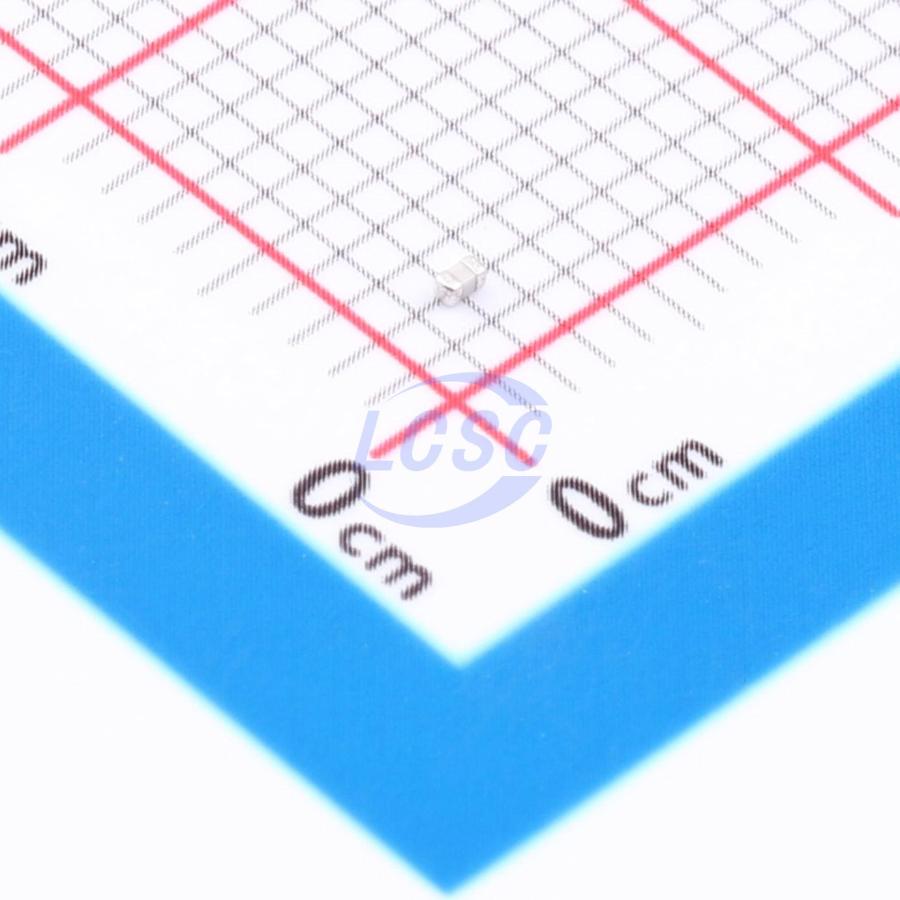

Конденсатор Kemet 0402-C0G-50B-68пФ±5% (C0402C680J5GAC) — керамический чип-конденсатор в корпусе 0402 с диэлектриком C0G (класс I, NP0). Компонент рассчитан на напряжение 50 В и ёмкость 68 пФ, применяется в цепях, где важна стабильность ёмкости при изменении температуры и минимальные потери.
Диэлектрик C0G практически не меняет ёмкость под действием температуры и напряжения, поэтому конденсатор сохраняет заявленное значение 68 пФ с допуском ±5% на протяжении всего срока службы. Скорость старения диэлектрика — 0% на декаду часов, что отличает C0G от конденсаторов классов X7R и Y5V с более выраженным дрейфом параметров.
Габариты корпуса 0402 — длина 1,00 мм, ширина 0,50 мм, толщина 0,30 мм — с допусками ±0,05–0,10 мм. Выводы покрыты оловом (100% matte tin), монтаж — только методом оплавления припойной пасты, ручная пайка паяльником не предусмотрена конструкцией выводов.
Электрическая прочность диэлектрика составляет 250% от номинального напряжения (испытание 125 В DC в течение 5 секунд), сопротивление изоляции — не менее 1000 МОм·мкФ или 100 ГОм (в зависимости от того, что меньше). Температурный коэффициент ёмкости — ±30 ppm/°C, рабочий диапазон температур — от −55 до +125 °C, коэффициент рассеяния — не более 0,1% при 25 °C.
Основные характеристики
- Корпус: 0402
- Ёмкость: 68 пФ
- Допуск ёмкости: ±5%
- Номинальное напряжение: 50 В
- Диэлектрик: C0G (класс I, NP0)
- Температурный коэффициент: ±30 ppm/°C
- Скорость старения: 0% на декаду часов
- Коэффициент рассеяния: не более 0,1% при 25 °C
- Диэлектрическая прочность: 250% от номинального напряжения
- Сопротивление изоляции: 1000 МОм·мкФ или 100 ГОм min
- Покрытие выводов: олово (100% matte tin)
- Габариты: 1,00×0,50×0,30 мм
- Тип монтажа: SMD, пайка оплавлением
- Рабочая температура: от −55 до +125 °C
Где применяется
- Схемы точной синхронизации: задающие и времязадающие цепи, где важна стабильность ёмкости C0G
- Фильтрация и развязка по питанию: конденсатор с низкими потерями в цепях блокировки и байпаса
- Подавление переходных процессов: защита чувствительных узлов от коммутационных выбросов напряжения
- Промышленная автоматика и бытовая электроника: применение в платах с плотным SMD-монтажом и жёсткими требованиями к температурной стабильности
