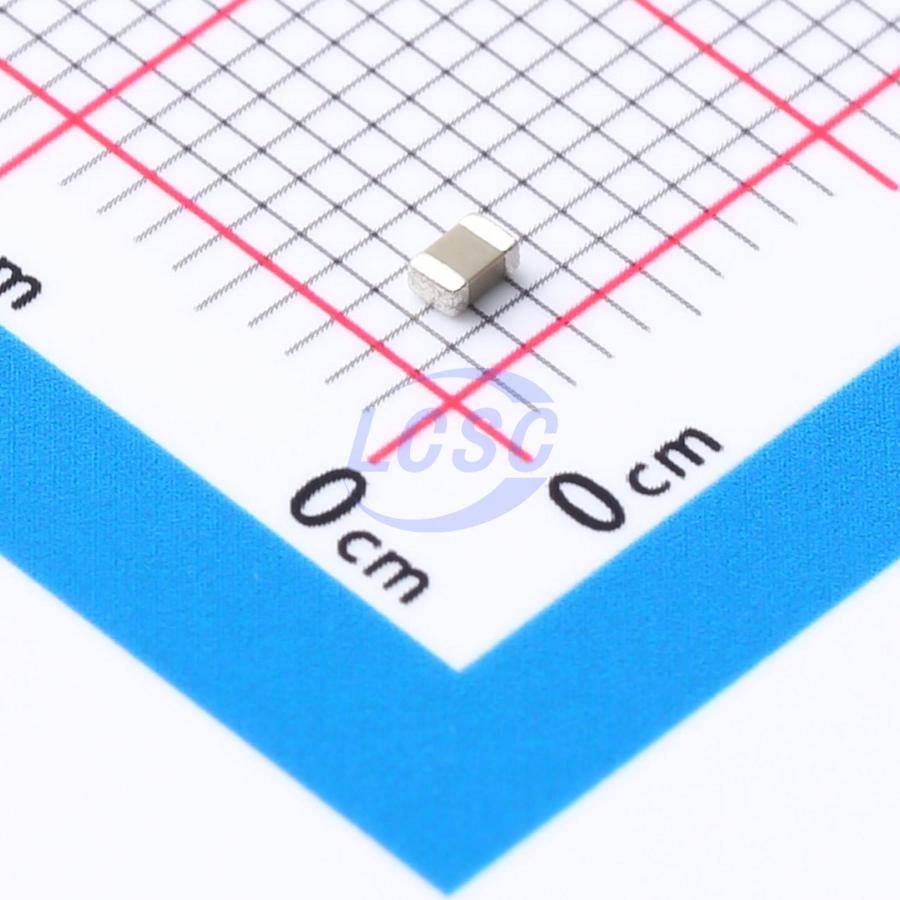

Конденсатор Kemet C0805C104K8RACTU — керамический SMD-конденсатор общего назначения в корпусе типоразмера 0805 (метрический 2012). Артикул расшифровывается по стандартной системе маркировки MLCC: серия C0805C, класс диэлектрика X7R, числовой код ёмкости, допуск K (±10%) и группа рабочего напряжения 10 В. Компонент относится к многослойным керамическим чип-конденсаторам для поверхностного монтажа.
Диэлектрик X7R принадлежит ко второму классу керамики и обеспечивает стабильную ёмкость в широком диапазоне температур: изменение номинала не превышает ±15% во всём интервале от -55 до +125 °C. Это отличает серию от диэлектриков первого класса (C0G/NP0), у которых стабильность выше, но диапазон доступных номиналов уже, а также от диэлектриков Y5V и Z5U с заметно большим температурным дрейфом. Для задач развязки питания и фильтрации, где важна ёмкость, а не прецизионная стабильность, такое сочетание считается практичным компромиссом.
Корпус 0805 занимает промежуточное положение между миниатюрными 0402/0603 и более крупными 1206/1210: с одной стороны, позволяет плотно разместить конденсатор на плате, с другой — сохраняет удобство ручной пайки и монтажа паяльным феном. Габариты корпуса — длина 2,00 мм, ширина 1,25 мм, толщина 0,50 мм, ширина контактной площадки 0,75 мм, все размеры с допуском. Выводы покрыты чистым оловом без свинца, что соответствует пайке оплавлением или волной.
Серия C0805C выпускается с допусками ±5%, ±10% и ±20%, а также с разными номиналами рабочего напряжения — от 6,3 до 250 В. Рассматриваемое исполнение относится к младшей по напряжению группе 10 В при допуске ±10%, что определяет его применение в низковольтных цепях: развязка по питанию, байпасная фильтрация, подавление высокочастотных помех и кратковременных переходных напряжений.
Основные характеристики
- Ёмкость: 0,01 мкФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 10 В
- Диэлектрик: X7R
- Типоразмер корпуса: 0805 (метрический 2012)
- Диапазон рабочих температур: от -55 до +125 °C
- Изменение ёмкости от температуры: ±15% во всём температурном диапазоне
- Покрытие выводов: чистое олово (матовое)
- Монтаж: поверхностный, пайка волной или оплавлением
- Серия: C0805C
Где применяется
- Развязка по питанию: сглаживание бросков тока рядом с выводами питания микросхем
- Байпасная фильтрация: отвод высокочастотных помех от чувствительных цепей
- Подавление переходных напряжений: гашение кратковременных выбросов в низковольтных линиях
- Общее применение в сборках: типовой номинал для плотного монтажа в бытовой и промышленной электронике
