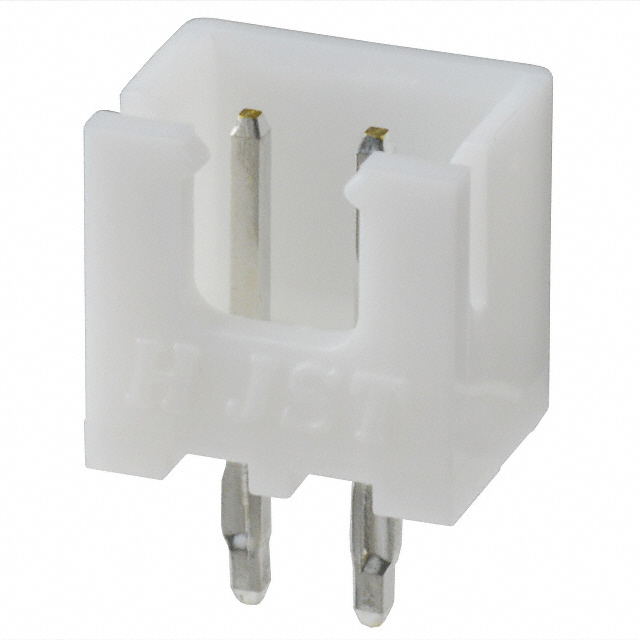

Соединитель JST B2B-XH-A — двухконтактная вилка для установки на печатную плату из серии XH производителя JST. Контакты расположены с шагом 2,5 мм. Это ответная часть, в которую вставляется кабельная розетка: она образует разъёмное соединение провода с платой.
Монтаж выводной: контакты проходят через отверстия платы и паяются с обратной стороны. Такой способ даёт механически более прочное крепление, чем поверхностный монтаж, что важно для разъёма, который многократно соединяют и разъединяют. В спецификации исполнение указано как B2B-XH-A (LF)(SN).
Электрические пределы заданы двумя параметрами: рабочее напряжение — 250 В, номинальный ток — 3 А. Диапазон рабочих температур — от −25 до 85 °C. Этот диапазон уже, чем у многих микросхем, поэтому в аппаратуре, где возможен нагрев или охлаждение ниже этих значений, соединитель не подходит. Данных о других параметрах в позиции нет; их при необходимости уточняют по документации производителя.
Число контактов — два, поэтому один соединитель передаёт либо питание, либо одну сигнальную пару. Для большего числа линий ставят несколько соединителей или подбирают другое исполнение серии.
Основные характеристики
Вилка на плату, 2 контакта, шаг 2,5 мм, выводной монтаж, 250 В, 3 А, температура от −25 до 85 °C.
Где применяется
- Подвод питания к плате: два контакта, ток до 3 А.
- Подключение датчиков и модулей: одна сигнальная пара с шагом 2,5 мм.
- Платы с разъёмной сборкой: выводной монтаж даёт прочную посадку при частых переподключениях.
- Замена в готовых изделиях: позиция с обозначением B2B-XH-A подходит к ответным частям серии XH.
