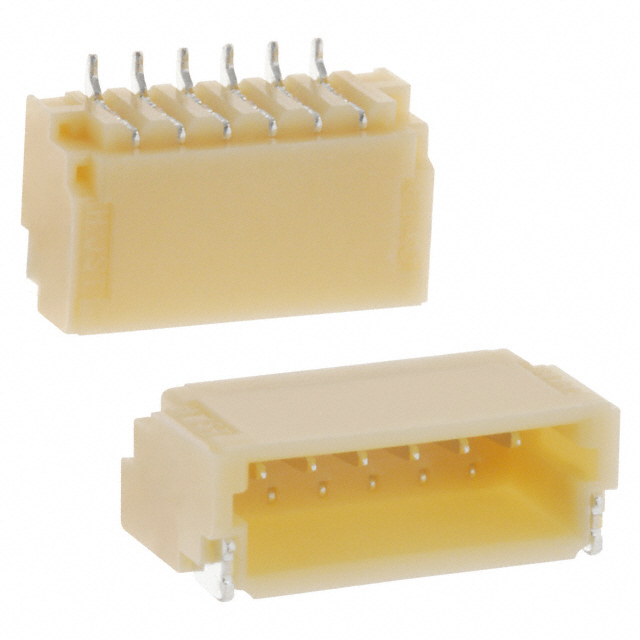

Разъём JST SR SM06B-SRSS-TB — 6-контактный SMD разъём с расстоянием между контактами 1,0 мм, предназначенный для прямого монтажа на печатной плате в конфигурации вертикального ввода (right-angle). Корпус выполнен из полиамида UL94 V-0 (самозатухающий пластик), контакты изготовлены из медного сплава с никелевым подслоем и оловянным покрытием, что обеспечивает надёжный электрический контакт и коррозионную стойкость. Номинальный ток 1,0 А переменного или постоянного тока на каждый контакт (для провода AWG #28). Максимальное рабочее напряжение 50 В переменного или постоянного тока.
Разъём сертифицирован по стандарту E60389 и проходит проверку изоляции на 500 В переменного тока в течение одной минуты, что подтверждает диэлектрическую прочность изоляции. Сопротивление изоляции не менее 100 МОм. Первоначальное сопротивление контакта не превышает 20 мОм, после воздействия испытаний окружающей среды — не более 40 мОм, что обеспечивает низкие потери в цепи и минимизирует нагрев при передаче тока.
Разъём совместим с проводами сечением AWG #32 до #28 с изоляцией толщиной 0,4–0,8 мм. Диапазон рабочих температур от —25 до +85 °C позволяет использовать разъём в различных применениях от промышленных до бытовых. Компонент поставляется на катушке по 3000 штук, совместим с рефлоу-пайкой. Материал язычков контактов — латунь с медным подслоем и оловянным покрытием.
Основные характеристики
Шестиконтактный SMD разъём с питанием с шагом 1 мм, номинальным током 1 А на контакт и максимальным рабочим напряжением 50 В. Корпус UL94 V-0, диэлектрическая прочность 500 В переменного тока. Рабочий диапазон температур от —25 до +85 °C.
Где применяется
- Портативные устройства: батарейные отсеки в портативной электронике, фонариках, портативных зарядных устройствах с ограниченным напряжением питания.
- Сенсорные устройства: подключение датчиков и периферийных модулей в системах мониторинга и управления.
- Светотехника: подключение светодиодных лент и модулей освещения в низковольтных сетях.
- Системы управления и автоматики: быстросменные соединители между платами и внешними устройствами контроля.
