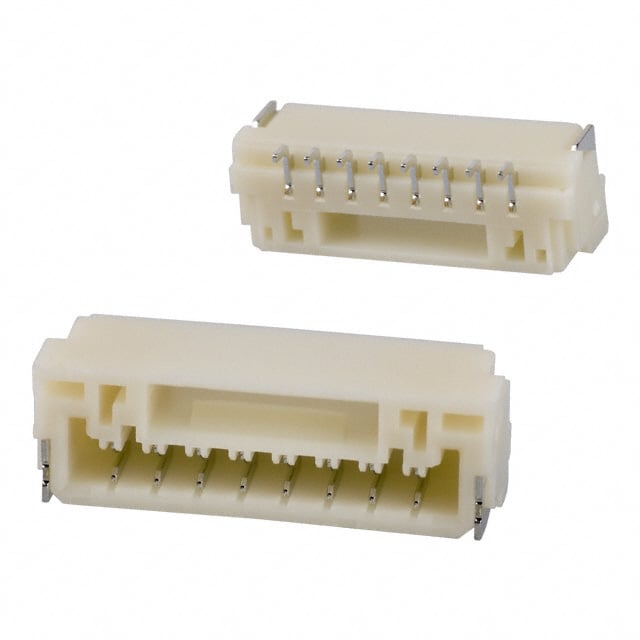

Разъём JST GH SM08B-GHS-TB — заголовок (вилка) серии GH с восьмью контактами, шагом 1,25 мм и прямоугольной ориентацией. Предназначен для поверхностного монтажа (SMT) на печатную плату, что обеспечивает автоматизированную сборку вместе с прочими компонентами. Пластиковый корпус из материала PA9T (нейлон 9T) выдерживает температуры до 85°C и обладает достаточной механической прочностью для многократных подключений кабелей.
Номинальный ток каждого контакта — 1 А при напряжении до 50 В, что позволяет использовать разъём в сигнальных и маломощных силовых цепях. Начальное контактное сопротивление не превышает 30 мОм, а после испытания на надёжность остаётся в пределах 50 мОм. Сопротивление изоляции между контактами не менее 100 МОм обеспечивает электрическую безопасность в условиях влаги и загрязнения. Сертификация E60389 подтверждает соответствие стандартам электромагнитной совместимости.
Основные характеристики
Восемь контактов, шаг 1,25 мм, номинальный ток 1 А при 50 В, контактное сопротивление 30–50 мОм, сопротивление изоляции ≥100 МОм, монтаж SMT, рабочий диапазон −25 до 85°C.
Где применяется
- Модули и подсистемы: в быстросъёмных соединениях между платами и кабелями приборов
- Датчики и исполнительные механизмы: в разъёмах для подключения датчиков температуры, давления и аналитических модулей
- Маломощные сигнальные цепи: в соединителях панелей управления и сигнальных кабелях
- Портативные устройства: в зарядных разъёмах и соединениях периферии с низким энергопотреблением
