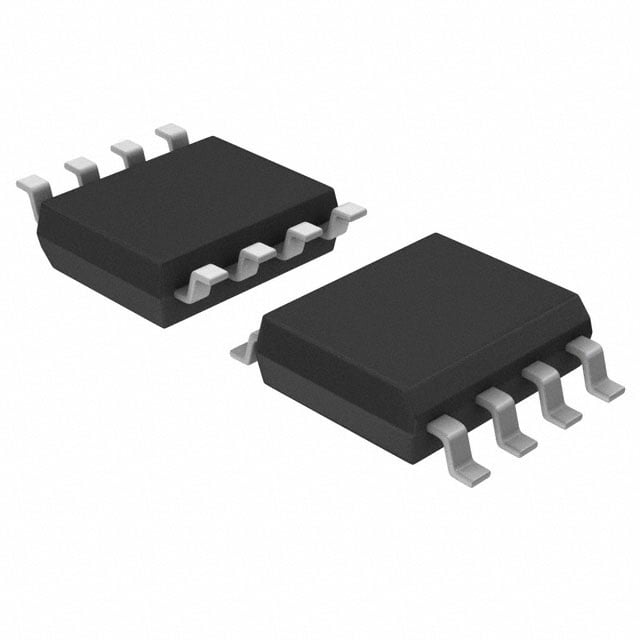

SIPEX МИКРОСХЕМА SP485EEN-L/TR SOIC-8 — полудуплексный приёмопередатчик интерфейсов RS-422 и RS-485 в восьмивыводном корпусе SOIC-8. Он преобразует логические сигналы микроконтроллера в дифференциальные сигналы линии и обратно. Полудуплексный режим означает, что в каждый момент времени устройство либо передаёт, либо принимает по одной паре проводов.
Назначение выводов: RO — выход приёмника, RE — разрешение приёмника (активный низкий уровень), DE — разрешение передатчика (активный высокий уровень), DI — вход передатчика, A и B — неинвертирующий и инвертирующий выводы линии, на которых совмещены выход передатчика и вход приёмника, а также питание VCC. Питание — от 4,75 до 5,25 В, то есть номинальные 5 В.
Быстродействие: задержка распространения передатчика — 60 нс, приёмника — 100 нс, перекос передатчика — 10 нс, время включения и отключения как передатчика, так и приёмника — 70 нс. Ток потребления составляет 900 мкА при включённом передатчике и 600 мкА при выключенном. Выводы линии A и B защищены от электростатического разряда: ±15 кВ по модели человеческого тела и по воздушному разряду IEC 61000-4-2, ±8 кВ по контактному разряду. Остальные выводы выдерживают ±3 кВ.
Пределы: абсолютное предельное напряжение на выводах линии и входе приёмника — ±15 В, на логических выводах — от −0,3 В до VCC + 0,5 В. Температура хранения — от −65 до 150 °C. Для сети нужны согласующие резисторы и, при необходимости, внешняя защита. Одна микросхема не обеспечивает гальванической развязки, это учитывают при проектировании схем с большой разностью потенциалов.
Основные характеристики
Полудуплексный трансивер RS-422/RS-485, питание 4,75–5,25 В, защита выводов A и B ±15 кВ, задержка передатчика 60 нс, корпус SOIC-8.
Где применяется
- Промышленные сети: связь контроллеров, датчиков и исполнительных устройств по двухпроводной линии.
- Системы автоматизации: опрос счётчиков и модулей ввода-вывода на значительных расстояниях.
- Шумная обстановка: дифференциальная передача и защита выводов A и B снижают влияние помех и разрядов.
- Ремонт оборудования: замена вышедшего из строя интерфейсного чипа в корпусе SOIC-8.
