Контроллер Microchip USB2517I-JZX — это концентратор USB 2.0 на семь нисходящих портов, предназначенный для расширения числа доступных портов USB на плате или в готовом устройстве. Микросхема принимает сигнал на один восходящий порт и распределяет его на семь независимых портов, каждый из которых поддерживает низкую, полную и высокую скорость передачи USB — 1,5, 12 и 480 Мбит/с соответственно.
В основе контроллера лежит технология MultiTRAK: на каждый порт выделен отдельный транслятор транзакций, поэтому подключённые устройства с низкой или полной скоростью не снижают пропускную способность соседних высокоскоростных портов. Восходящий порт может работать в режиме Full-Speed или Full-/Hi-Speed — режим задаётся при настройке контроллера.
Конфигурация портов гибкая: их можно отключать и переназначать в произвольном порядке, а также задавать порт как несъёмный — эти настройки выставляются через выводы микросхемы. Управление питанием портов поддерживает как групповой, так и индивидуальный режим, то же относится и к определению перегрузки по току. Для индикации скорости подключённых устройств на каждый порт можно вывести трёхцветный светодиодный драйвер.
Настройка контроллера выполняется через интерфейс I2C EEPROM или SMBus в режиме ведомого устройства, включая запись пользовательских строковых дескрипторов длиной до 31 символа — для наименования продукта, производителя и серийного номера. Тактирование обеспечивается кварцевым резонатором, резонатором или внешним источником 24 МГц. Микросхема содержит встроенные резисторы терминирования USB и подтяжки, а также внутренний стабилизатор напряжения 1,8 В, что снижает число внешних компонентов на плате.
Основные характеристики
- Количество нисходящих портов: 7
- Поддерживаемые скорости: Low-Speed 1,5 Мбит/с, Full-Speed 12 Мбит/с, Hi-Speed 480 Мбит/с
- Скорость восходящего порта: Full-Speed или Full-/Hi-Speed
- Технология трансляции транзакций: MultiTRAK, отдельный транслятор на каждый порт
- Управление питанием портов: групповое или индивидуальное
- Определение перегрузки по току: групповое или индивидуальное
- Интерфейс настройки: I2C EEPROM, SMBus Slave Port
- Тактирование: кварцевый резонатор, резонатор или внешний источник 24 МГц
- Внутренний стабилизатор напряжения: 1,8 В
- Индикация портов: трёхцветные светодиодные драйверы на порт
- Защита от ЭСР: усиленная

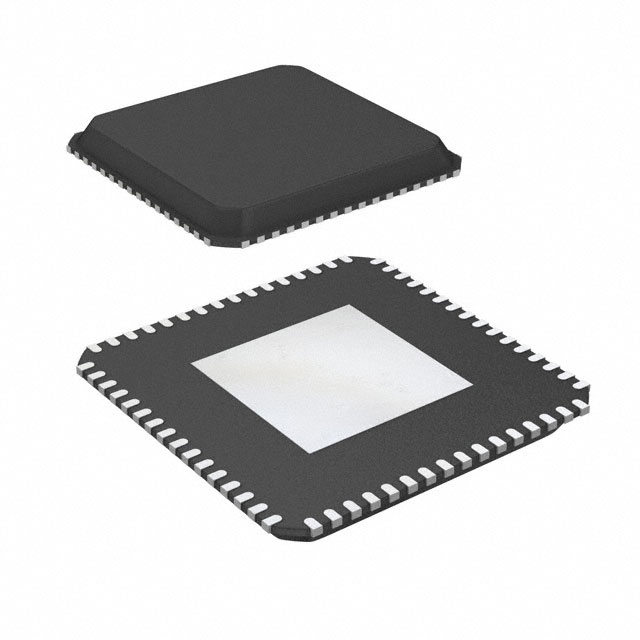

- Корпус: QFN-64, 9 × 9 мм, безсвинцовое исполнение RoHS
Где применяется
- USB-концентраторы: построение отдельных или встроенных в другие устройства хабов с несколькими портами USB 2.0
- Док-станции и мониторы: добавление портов USB в корпус монитора, док-станции или клавиатуры без установки отдельного хаба
- Промышленные контроллеры: подключение нескольких периферийных USB-устройств к одному восходящему каналу в АСУ ТП и измерительной технике
- Встраиваемые системы: расширение портов на одноплатных компьютерах и специализированных модулях
