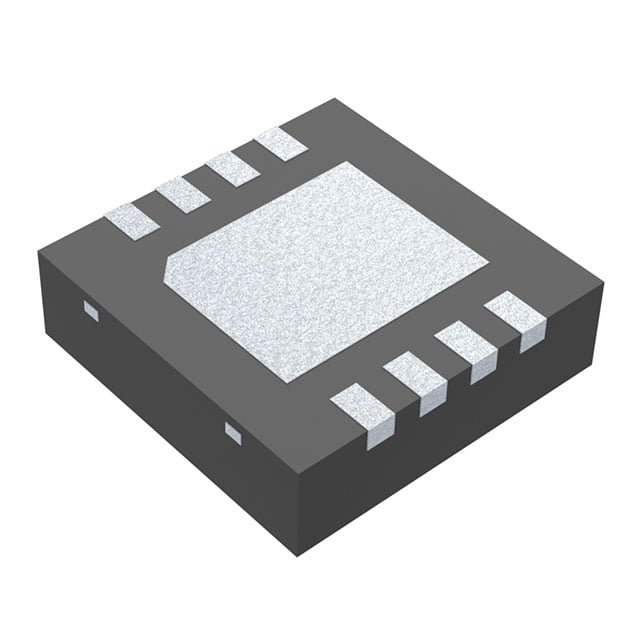

Компонент Texas Instruments DS15BA101SD — одноканальный буфер-повторитель сигналов LVDS в корпусе WSON-8 размером 3 x 3 мм, поставляется лентой на катушке. Микросхема принимает дифференциальный сигнал, восстанавливает его амплитуду и фронты и передаёт дальше. Её ставят на длинных линиях и в местах, где сигнал после кабеля или разъёма стал заметно слабее. Вход рассчитан на сигналы LVDS, CML и LVPECL, выход — CML или LVDS.
Скорость передачи данных составляет не менее 1,5 Гбит/с, типовое значение — 2,0 Гбит/с. Суммарный джиттер при 1,5 Гбит/с — 26 пс размахом. Время нарастания и спада на выходе — от 120 до 220 пс по уровням 20–80 %. Задержка распространения лежит в пределах от 0,95 до 1,35 нс, типовая — 1,10 нс. Амплитуда выходного сигнала задаётся внешним резистором RVO. При резисторе 953 Ом она составляет 400 мВ размахом, при 487 Ом — 800 мВ размахом, в обоих случаях на нагрузке 25 Ом на каждый вывод. Допустимые значения резисторов — 487 Ом и 953 Ом с точностью 1 %.
Питание — 3,3 В с допуском ±5 %. Типовой ток потребления — 45 мА, максимальный — 49 мА, типовая потребляемая мощность — 150 мВт. Абсолютный предел напряжения питания — от −0,5 до 3,6 В, поэтому на шине 3,3 В не следует допускать выбросов выше этого значения. Рабочий температурный диапазон — от −40 до +85 °C, температура хранения — от −65 до +150 °C, максимальная температура перехода — 150 °C. Корпус малый, тепловое сопротивление переход–среда — 90,7 °C/Вт, переход–корпус — 41,2 °C/Вт.
Монтаж поверхностный. Температура пайки выводов не должна превышать 260 °C при выдержке 4 секунды, поэтому профиль пайки надо выдерживать. Стойкость к электростатическому разряду по модели машины — 250 В, при монтаже нужна обычная антистатическая защита. В обозначении партии встречается индекс NOPB, то есть исполнение без свинца. Это один канал: для многоканальных шин потребуется несколько микросхем.
Основные характеристики
- Тип: буфер-повторитель LVDS, 1 канал
- Корпус: WSON-8, 3 x 3 мм, тип монтажа SMD
- Скорость передачи: от 1,5 Гбит/с, типовая 2,0 Гбит/с
- Напряжение питания: 3,3 В ±5 %
- Ток питания: типовой 45 мА, максимальный 49 мА
- Входное синфазное напряжение: от 0,8 В до напряжения питания
- Размах входного сигнала: от 100 до 2000 мВ
- Выходной размах: 400 мВ или 800 мВ в зависимости от резистора RVO
- Рабочая температура: от −40 до +85 °C
Где применяется
- Линии передачи видео и данных: восстановление сигнала LVDS после длинных кабелей и разъёмов.
- Промышленная электроника: платы с быстрыми последовательными линиями, работающие в расширенном температурном диапазоне.
- Преобразование уровней: согласование источников CML, LVDS и LVPECL с приёмником LVDS.
- Ремонт и серийная сборка плат: замена микросхемы в готовых изделиях и поставка катушками для автоматического монтажа.
