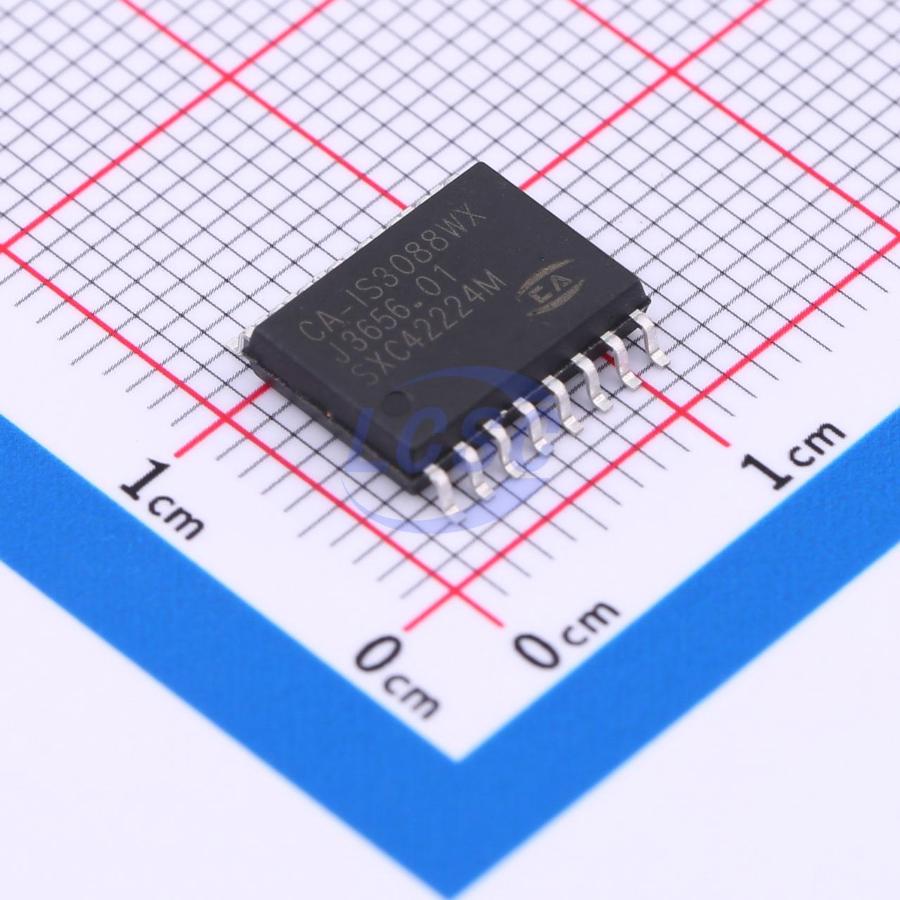

Микросхема Chipanalog CA-IS3088WX 25+ — полудуплексный приёмопередатчик интерфейсов RS-485 и RS-422 с гальванической изоляцией между логической и шинной сторонами. Испытательное напряжение изоляции — 5000 В (действующее значение) в течение 60 с. Корпус SO-16 монтируется на поверхность платы.
Параметры изоляции приведены раздельно: рабочее импульсное напряжение Viorm и максимальное импульсное Viotm — по 1414 В, рабочее Viowm — 1000 В. Устойчивость к скачкам синфазного напряжения (CMTI) — ±150 кВ/мкс, что важно при соседстве с силовыми ключами и частотными преобразователями.
Питание у сторон раздельное: логическая сторона Vdd1 допускает от 2,375 до 5,5 В, шинная сторона Vdd2 — от 3,0 до 5,5 В. Это позволяет подключать микроконтроллер с пониженным напряжением к шине с питанием 3,3 или 5 В. Диапазон синфазных напряжений на шине — от -7 до +12 В.
Скорость передачи данных — до 20 Мбит/с. Нагрузка на шину соответствует 1/8 единичной, поэтому на одну линию допускается до 256 узлов. Рабочий диапазон температур — от -40 до +125 °C. Это исполнение — полудуплексное, то есть приём и передача по одной паре проводов происходят по очереди, а для четырёхпроводной полнодуплексной линии потребуется другая микросхема.
Основные характеристики
Полудуплексный RS-485/RS-422, изоляция 5000 В, скорость до 20 Мбит/с, до 256 узлов, корпус SO-16.
Где применяется
- Промышленные сети: связь контроллеров и датчиков на длинных линиях с разными потенциалами земли.
- Системы учёта: счётчики и концентраторы, где изоляция защищает управляющую часть от помех в линии.
- Силовая электроника: интерфейсы вблизи инверторов и приводов благодаря высокой стойкости к скачкам синфазного напряжения.
- Шины с большим числом узлов: нагрузка 1/8 единичной позволяет подключать до 256 устройств.
