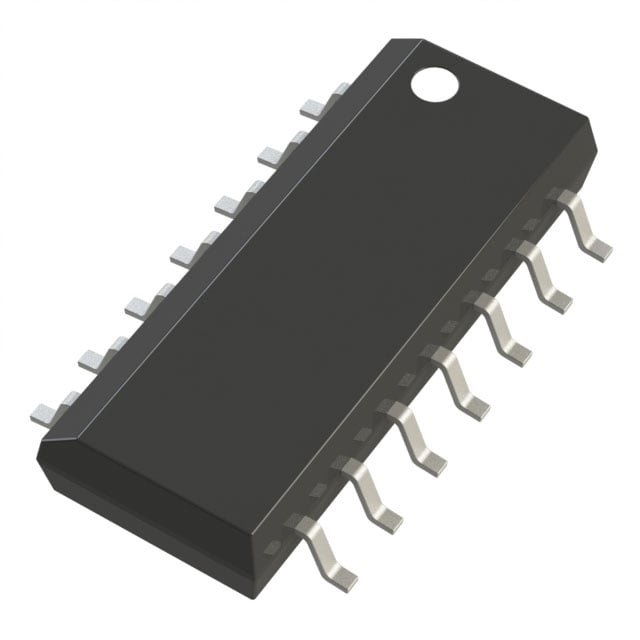

Микросхема Analog Devices ADM3491ARZ 24+ — приёмопередатчик интерфейсов RS-422 и RS-485 с питанием 3,3 В. В кристалле один передатчик и один приёмник, режим связи — полный дуплекс, то есть передача и приём идут по раздельным парам. Корпус — SO-14 для поверхностного монтажа, микросхема изготовлена по технологии BiCMOS.
Основное отличие от других приёмопередатчиков линейки — питание от 3,0 до 3,6 В при совместимости входов с логикой 5 В. Это удобно, когда контроллер работает на 3,3 В, а линия имеет требования к уровням. Скорость передачи данных — до 20 Мбит/с, задержка распространения драйвера — от 7 до 35 нс, перекос между выходами передатчика — 8 нс. Дифференциальное выходное напряжение составляет 2,0 В, синфазное — около 3 В. К шине допускается подключение до 50 приёмопередатчиков, входное сопротивление приёмника — от 12 до 19 кОм.
Для приёмника предусмотрена защита от неопределённого состояния: если входы не подключены, на выходе формируется высокий логический уровень. Гистерезис входного напряжения — 50 мВ, что снижает чувствительность к шуму на линии. Выходной ток короткого замыкания ограничен значением ±250 мА. Устойчивость к быстрым импульсным помехам по стандарту IEC 1000-4-4 — более 1 кВ. Ток питания в рабочем режиме — около 0,84 мА, в режиме отключения — от 0,002 до 1 мкА.
Рабочий диапазон температур — от −40 до +85 °C. В фактах по этой позиции значения максимальной скорости и числа узлов у разных источников различаются, поэтому для расчётов длинных линий следует ориентироваться на заводскую документацию на конкретную партию. Приведённая в обозначении дата-код 24+ указывает на год выпуска партии.
Основные характеристики
Приёмопередатчик RS-422/RS-485, питание 3,0–3,6 В, до 20 Мбит/с, полный дуплекс, корпус SO-14.
Где применяется
- Промышленные сети: связь контроллеров и датчиков по длинным линиям с дифференциальной передачей.
- Системы учёта: опрос счётчиков и приборов, подключённых к общей шине.
- Устройства на 3,3 В: линия связи без отдельной шины 5 В.
- Системы с защитой от помех: приёмник с гистерезисом и отказоустойчивым выходом при обрыве.
