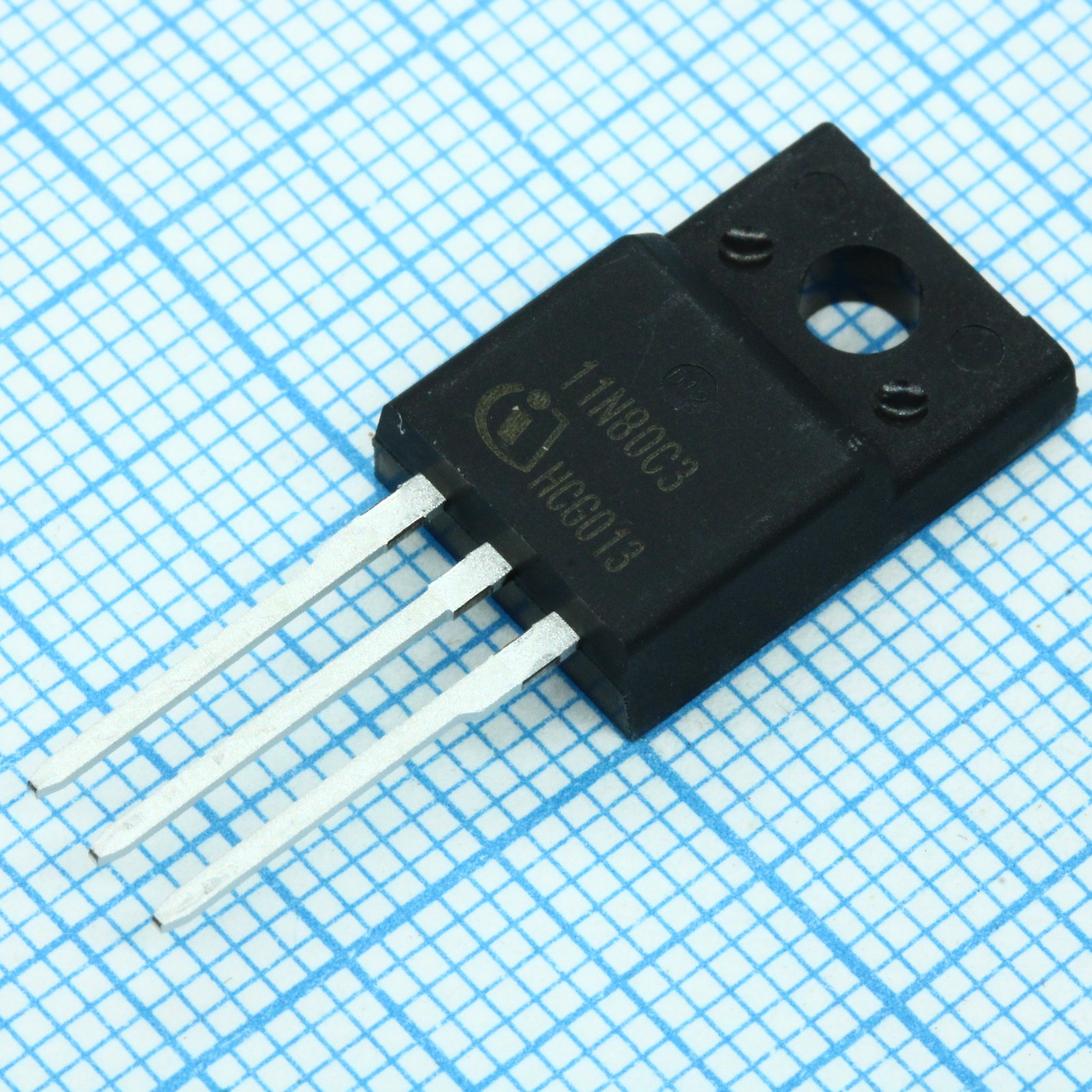

Транзистор Infineon SPA11N80C3XKSA1 — силовой MOSFET-транзистор n-канальный на базе технологии CoolMOS, ориентированный на коммутацию больших токов при высоких напряжениях. Номиналы характеристик — напряжение 800 В и непрерывный ток 11 А — определяют его использование в силовых преобразователях, инверторах и схемах управления двигателями, где требуется эффективное переключение энергии с минимальными потерями. Типоразмер PG-TO220-3 FullPAK на выводах обеспечивает надёжный отвод тепла и механическую прочность при работе в аппаратуре с естественным или принудительным охлаждением.
Ключевая характеристика — малое сопротивление открытого канала (RDS(on) = 0,45 Ω при 25°C, типово 0,39 Ω), что определяет низкие потери мощности при проводимости. Время обратного восстановления 550 нс и заряд затвор-сток 30 нК обеспечивают быстрое переключение, требуемое для повышающих частоту преобразователей. Технология CoolMOS позволяет одновременно получить высокую напряженность пробоя и низкую на-сопротивление, что снижает теплоотвод по сравнению с конкурирующими решениями.
Температурный диапазон −55°C до +150°C позволяет применение в промышленной и мобильной аппаратуре. Изоляция затвор-исток выдерживает ±30 В переменного напряжения и ±20 В постоянного. Прямое напряжение встроенного диода составляет типово 1 В при 8 А, максимально 1,2 В, что обусловливает низкие потери в режиме обратной проводимости.
Основные характеристики
Напряжение 800 В, ток 11 А, RDS(on) 0,45 Ω, время восстановления 550 нс, диапазон температур −55°C до +150°C, встроенный диод 1 В typ.
Где применяется
- DC/DC-преобразователи: повышающие и понижающие схемы с высокой частотой коммутации
- Инверторы: трёхфазные и однофазные схемы преобразования постоянного тока в переменный
- Управление двигателями: импульсные драйверы асинхронных и синхронных машин
- Промышленная электроника: системы управления нагрузками и защиты в силовых сетях
