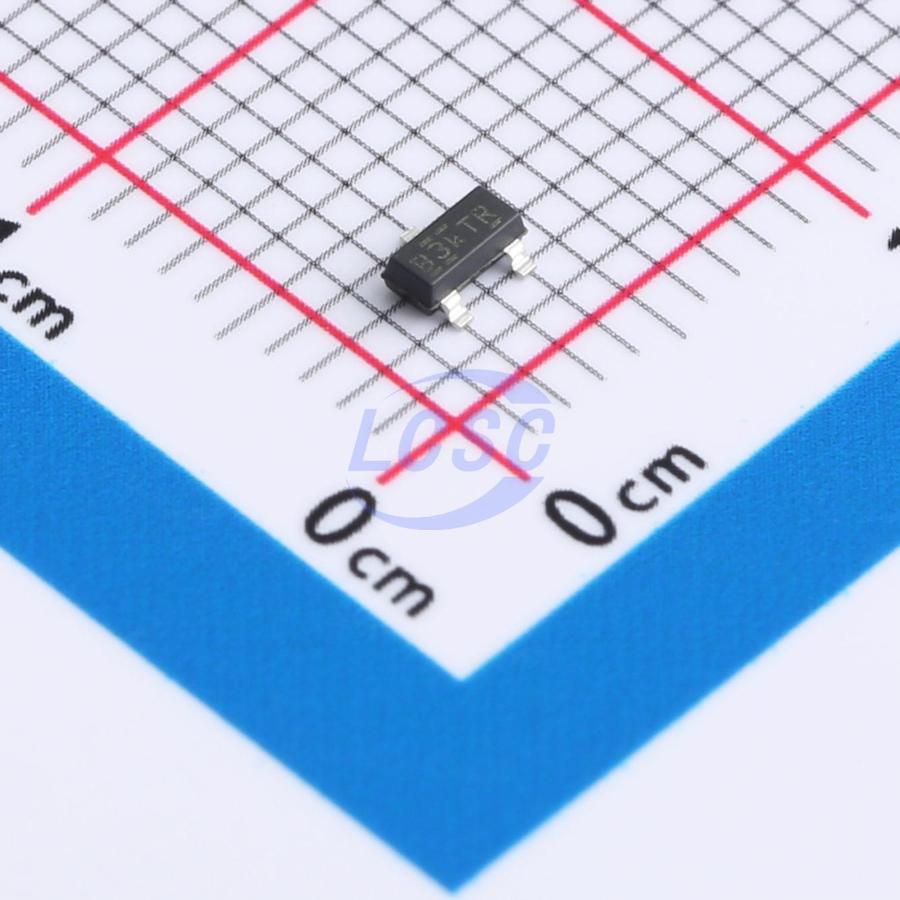

Транзистор Infineon IRLML2803 — N-канальный полевой МОП-транзистор в миниатюрном корпусе SOT-23 для поверхностного монтажа. Напряжение сток-исток составляет 30 В, что позволяет применять его в схемах с питанием до этого уровня. Компонент оптимизирован для работы с низким напряжением управления на затворе (4,5 и 10 В) и отличается малым сопротивлением канала в открытом состоянии: 40 мОм при Ugs = 4,5 В и токе 3 А, 28 мОм при Ugs = 10 В и токе 5 А.
Быстродействие транзистора: времена задержки включения и выключения (4,5 и 14,5 нс соответственно) обеспечивают хорошие характеристики в высокочастотных цепях коммутации. Заряд затвор-исток составляет 0,85 нК, что минимизирует мощность управления. Тепловое сопротивление переход-среда достигает 125 °C/Вт при корпусе без радиатора, диапазон рабочих температур перехода — до 150 °C.
Максимальный импульсный ток стока достигает 20 А, прямое напряжение встроенного диода — 0,76 В. Выводы выполнены из безсвинцовой пайки (чистое олово).
Основные характеристики
N-канальный MOSFET 30 В с низким сопротивлением канала (28–40 мОм), быстродействием до 14,5 нс и встроенным обратным диодом. Предназначен для коммутации нагрузки и DC/DC-преобразователей в портативных и промышленных устройствах.
Где применяется
- Коммутирующие цепи нагрузки: управление двигателями, светодиодами, реле от логических сигналов
- DC/DC-преобразователи: импульсные регуляторы напряжения с КПД до 95 %
- Портативная электроника: аккумуляторные устройства, где критичны размер и энергопотребление
- Системы с батарейным питанием: защита от обратного подключения и управление режимами включения/выключения
Специалисты компании подберут транзистор под требуемые характеристики по току, напряжению и быстродействию, предложат аналоги и рассчитают сроки поставки. Заявку направьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
