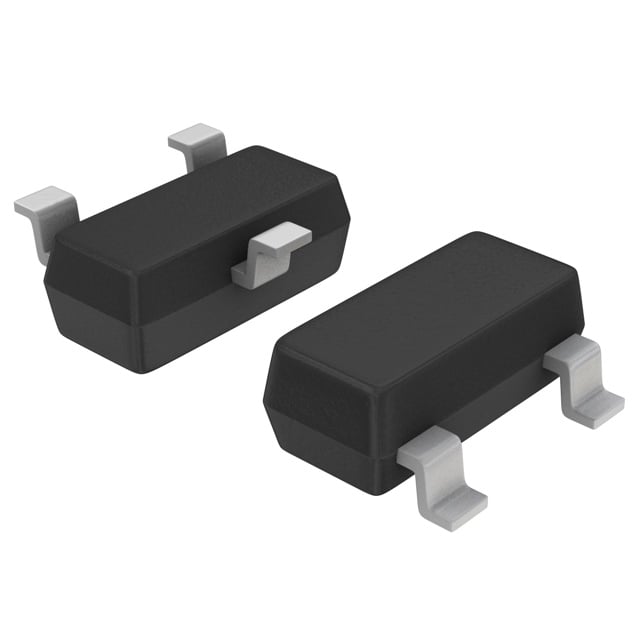

Транзистор Infineon IRLML2502TRPBF (обозначение IRLML2502TRPBF / IRLML2502TRP) — это полевой транзистор с N-каналом в трёхвыводном корпусе Micro3 (SOT-23) для поверхностного монтажа. Он рассчитан на постоянное напряжение сток-исток 20 В и длительный ток стока 4,2 А при температуре 25°C. Высота корпуса меньше 1,1 мм, поэтому прибор подходит для плотных плат малой толщины.
Главная особенность этого исполнения — низкое сопротивление открытого канала при малом управляющем напряжении. При напряжении затвор-исток 4,5 В типовое значение составляет 0,035 Ом, максимальное — 0,045 Ом. При 2,5 В типовое сопротивление равно 0,050 Ом, максимальное — 0,080 Ом. Порог открывания лежит в пределах от 0,60 до 1,2 В, так что ключ можно управлять непосредственно от логических выходов с низким напряжением питания. Предельное напряжение затвор-исток — ±12 В, превышать его нельзя.
Динамические параметры характерны для небольшого ключевого транзистора. Полный заряд затвора — 8,0 нКл типовой и 12 нКл максимальный, входная ёмкость — 740 пФ, выходная — 90 пФ, обратная проходная — 66 пФ. Время включения с задержкой — 7,5 нс при нарастании 10 нс, задержка выключения — 54 нс при спаде 26 нс. Встроенный диод выдерживает постоянный ток 1,3 А и импульсный до 33 А, прямое падение на нём не выше 1,2 В, время обратного восстановления — 16 нс типовое и 24 нс максимальное.
Есть и ограничения. Рассеиваемая мощность составляет 1,25 Вт при 25°C и 0,8 Вт при 70°C, с коэффициентом снижения 0,01 Вт/°C, а длительный ток при 70°C уменьшается до 3,4 А. Ток утечки сток-исток растёт с температурой: не более 1,0 мкА при 25°C и не более 25 мкА при 70°C. Тепловой режим стоит оценивать по реальной площади меди на плате.
Основные характеристики
- Тип: полевой транзистор, N-канал
- Напряжение сток-исток: 20 В
- Напряжение затвор-исток: ±12 В
- Длительный ток стока: 4,2 А при 25°C, 3,4 А при 70°C
- Импульсный ток стока: 33 А
- Сопротивление канала: 0,035 Ом типовое и 0,045 Ом максимальное при 4,5 В; 0,050 Ом типовое и 0,080 Ом максимальное при 2,5 В
- Пороговое напряжение затвора: от 0,60 до 1,2 В
- Полный заряд затвора: 8,0 нКл типовой, 12 нКл максимальный
- Входная ёмкость: 740 пФ
- Прямая крутизна: 5,8 См
- Рассеиваемая мощность: 1,25 Вт при 25°C, 0,8 Вт при 70°C
- Диапазон температур перехода: от −55°C до +150°C
- Корпус: Micro3 (SOT-23), три вывода, высота менее 1,1 мм
Где применяется
- Ключи нагрузки в низковольтных цепях: коммутация питания узлов устройства, управляемая логическим сигналом.
- Преобразователи постоянного напряжения: малая ёмкость затвора и короткие времена переключения позволяют использовать транзистор в маломощных схемах.
- Защита от переполюсовки: низкое сопротивление канала даёт небольшое падение напряжения на включённом ключе.
- Портативная техника: малая высота корпуса и невысокое напряжение открывания удобны для плат с батарейным питанием.
