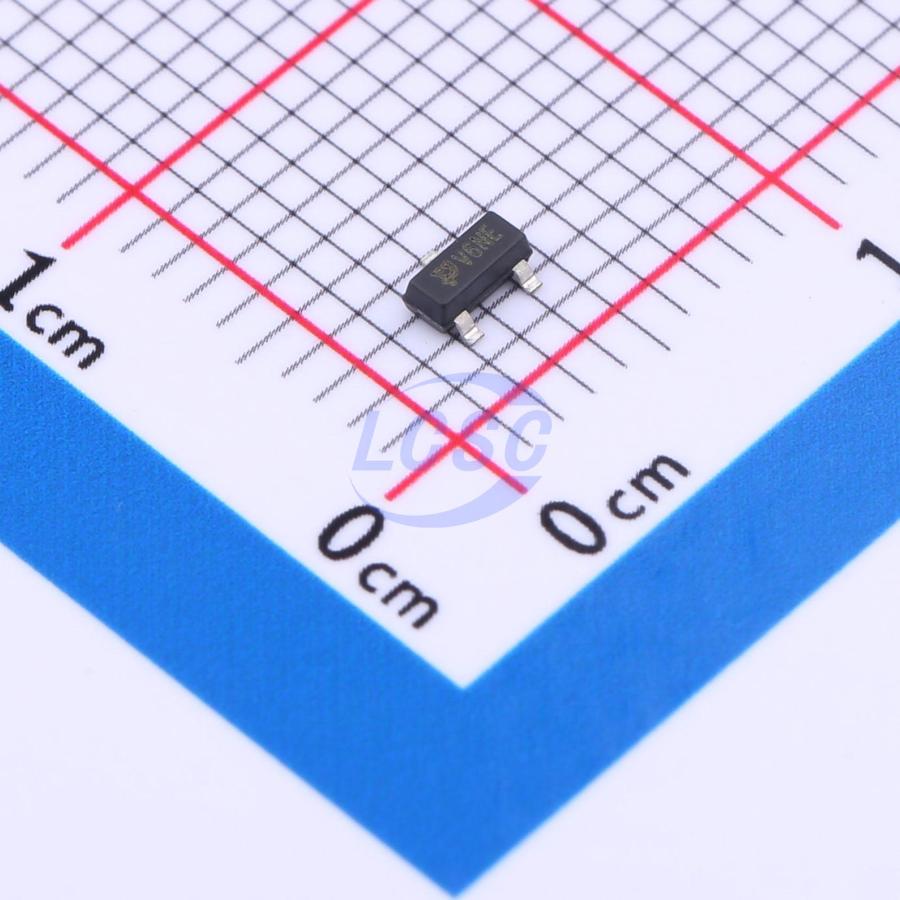

Транзистор Infineon IRLML2502 — полевой транзистор структуры N-канальный MOSFET в корпусе SOT23, предназначенный для поверхностного монтажа и коммутации нагрузок в портативной и бытовой электронике. Максимальное напряжение между стоком и истоком 20 В определяет область применения в низковольтных цепях питания. Максимальный ток стока 4,2 А и пиковый импульсный ток 33 А показывают возможность управления относительно мощными нагрузками при условии надлежащего теплоотвода.
Прямая крутизна транзистора 2,8 S при заданном напряжении затвор—исток позволяет быстро переключать состояние. Сопротивление открытого канала при напряжении 2,5 В составляет максимум 80 мОм, при 4,5 В снижается до 45 мОм, что снижает рассеиваемую мощность в режиме ключа. Мощность рассеивания 1,25 Вт при температуре корпуса 70°C требует размещения на плате с медными областями для отвода тепла.
Время задержки включения 7,5 нс и время задержки выключения 54 нс определяют скорость переключения в импульсных цепях. Максимальная температура перехода 150°C, рабочий диапазон от минус 55 до плюс 150°C. Тепловое сопротивление корпуса к окружающей среде 100°C/Вт является типичным для корпуса SOT23 и определяет условия охлаждения при повышенных токах.
Основные характеристики
N-канальный MOSFET в корпусе SOT23 с напряжением 20 В, максимальным током 4,2 А и сопротивлением открытого канала 35—80 мОм. Мощность рассеивания 1,25 Вт, рабочий диапазон от минус 55 до плюс 150°C.
Где применяется
- Коммутация питания в портативной электронике: управление включением и отключением нагрузок от батарей и низковольтных источников
- Импульсные цепи и генераторы: ключевые элементы в PWM-контроллерах и преобразователях напряжения
- Усилители мощности малого сигнала: оконечный каскад в цепях управления электродвигателями постоянного тока
