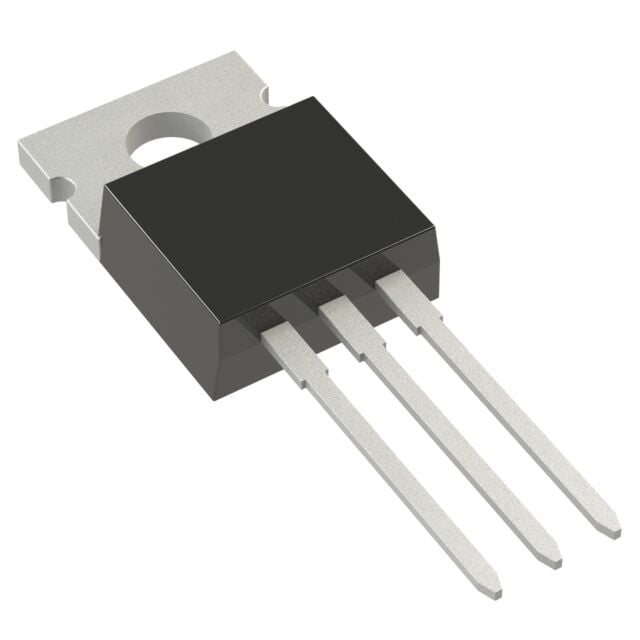

Транзистор Infineon IRFZ44NPBF — это мощный N-канальный полевой транзистор с изолированным затвором на напряжение сток-исток 55 В. Он рассчитан на непрерывный ток стока 49 А при температуре корпуса 25 °C. Выпускается в корпусе TO-220AB с выводами для монтажа в отверстия и устанавливается на радиатор через изолирующую прокладку или напрямую.
Главная особенность исполнения — низкое сопротивление открытого канала: не более 17,5 мОм при напряжении затвор-исток 10 В и токе 25 А. При таком сопротивлении на открытом ключе рассеивается немного мощности, а общий максимум рассеяния корпуса составляет 94 Вт. Для полного открытия канала нужен управляющий сигнал около 10 В, поэтому от логических выходов 3,3 В или 5 В без драйвера затвора транзистор работать будет плохо: пороговое напряжение достигает 4 В.
Динамические параметры позволяют применять транзистор в импульсных схемах средней частоты. Полный заряд затвора составляет 63 нКл, входная ёмкость — 1470 пФ, выходная — 360 пФ, проходная — 88 пФ. Время задержки включения равно 12 нс, выключения — 44 нс. Импульсный ток стока допускается до 160 А, энергия однократной лавины — 530 мДж. Встроенный обратный диод имеет заряд восстановления 170 нКл (типовое значение) и 260 нКл (максимальное).
Тепловые параметры нужно учитывать при расчёте радиатора. Тепловое сопротивление кристалл-корпус — 1,5 °C/Вт, корпус-радиатор — 0,50 °C/Вт, кристалл-окружающая среда без радиатора — 62 °C/Вт. Рабочая температура кристалла лежит в пределах от −55 до 175 °C. Допустимое напряжение затвор-исток — ±20 В, при его превышении затвор выходит из строя.
Основные характеристики
- Тип канала: N-канальный полевой транзистор
- Напряжение сток-исток: 55 В
- Ток стока при 25 °C: 49 А
- Ток стока при 100 °C: 35 А
- Импульсный ток стока: 160 А
- Сопротивление открытого канала: 17,5 мОм при 10 В и 25 А
- Рассеиваемая мощность при 25 °C: 94 Вт
- Напряжение затвор-исток: ±20 В, порог не более 4 В
- Заряд затвора: 63 нКл
- Входная ёмкость: 1470 пФ
- Время задержки включения / выключения: 12 нс / 44 нс
- Тепловое сопротивление кристалл-корпус: 1,5 °C/Вт
- Диапазон температур кристалла: от −55 до 175 °C
- Корпус: TO-220AB, монтаж в отверстия
Где применяется
- Импульсные источники питания: ключ в понижающих и повышающих преобразователях низкого напряжения.
- Управление двигателями: коммутация обмоток щёточных двигателей постоянного тока и мостовые схемы.
- Коммутация нагрузки: включение мощных потребителей в цепях 12 и 24 В, твердотельные реле.
- Зарядные устройства и защита батарей: силовые ключи в цепях аккумуляторов с напряжением заметно ниже 55 В.
