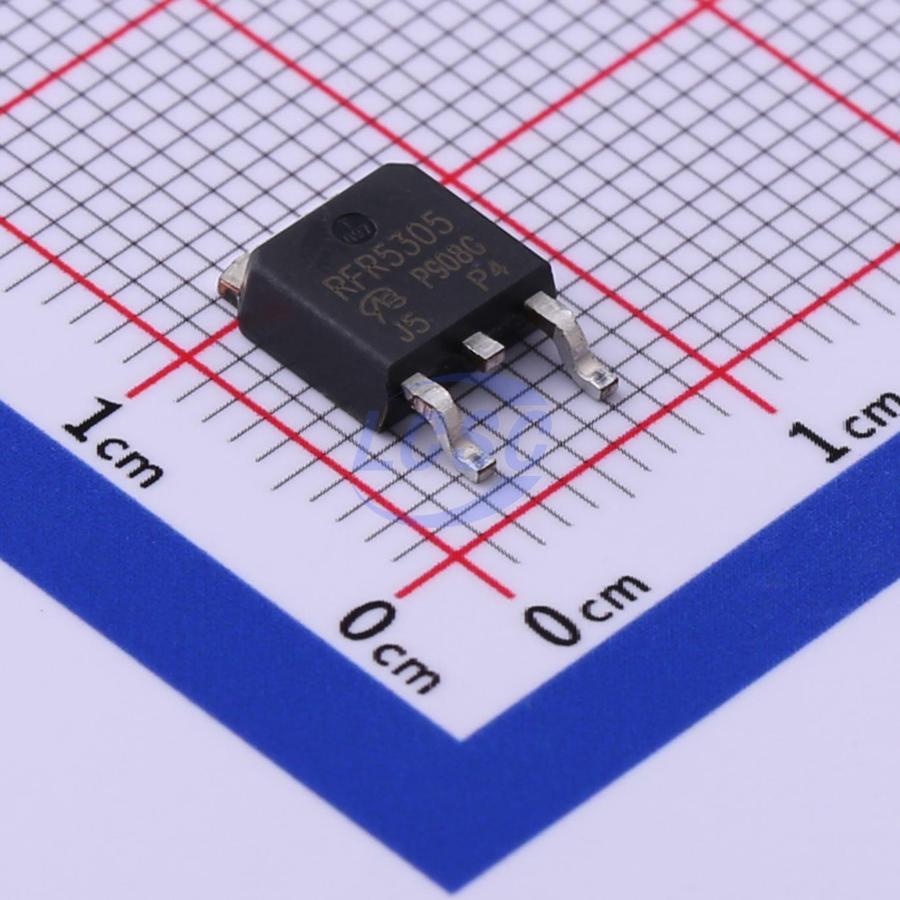

Транзистор Infineon IRFR5305TRPBF — полевой транзистор с управляющим p-каналом, работающий на напряжениях до 55 В. Это мощный ключ, способный коммутировать токи до 31 А при охлаждении через плату, рассчитан на рассеяние до 110 Вт. Корпус TO-252 относительно компактен и удобен для поверхностного монтажа на платы с площадкой отвода тепла. Низкое сопротивление в открытом состоянии (0,065 Ω при 10 В управляющего напряжения) минимизирует потери и генерируемое тепло.
Транзистор использует технологию HEXFET, что обеспечивает быстрые переходы между состояниями: время нарастания около 66 нс и спада около 63 нс. Это позволяет работать на частотах в десятки килогерц с хорошей эффективностью. Энергия лавинного пробоя 280 мДж говорит о хорошей защищенности при переходных процессах. Пороговое напряжение затвор-исток лежит в диапазоне −2,0…−4,0 В, что требует четкого управления логическими уровнями.
Диапазон рабочих температур −55…+175 °С охватывает промышленные и автомобильные применения. При нарастании температуры сопротивление немного снижается (температурный коэффициент отрицательный), что типично для MOSFET-структур. Термическое сопротивление переход—плата составляет 50 °C/Вт, что требует обеспечения адекватного теплоотвода при значительных мощностях.
Основные характеристики
P-канальный MOSFET, 55 В/−31 А, 0,065 Ω при Vgs −10 В, корпус TO-252 (SMD). Температура −55…+175 °С, мощность до 110 Вт, быстрые переходы 60–70 нс.
Где применяется
- Импульсные источники питания: синхронные выпрямители, управление нагрузкой с минимизацией потерь
- Системы управления нагрузкой: коммутация питания для больших токов, отсечка при перегрузке
- Промышленная автоматика: управление электромагнитами, релейные схемы с полупроводниковым исполнением
- Автомобильная электроника: модули управления двигателем, распределение питания
Компания рекомендует внимательно проверить схему управления затвором, поскольку этот транзистор p-канального типа требует обратного управляющего напряжения. Специалисты подберут резисторы и конденсаторы под вашу коммутационную частоту, проверят теплоотвод и рассчитают сроки доставки. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
