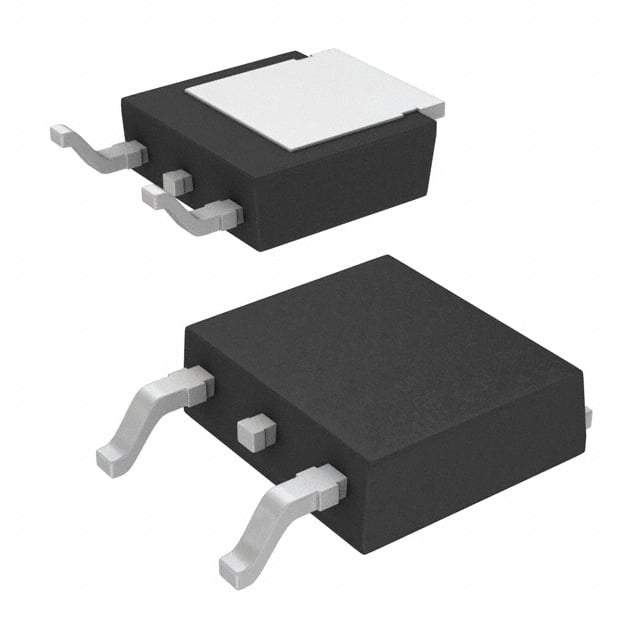

Транзистор Infineon IRFR3410TRPBF — N-канальный полевой МОП-транзистор на напряжение сток-исток 100 В и непрерывный ток стока 31 А. Он выпускается в корпусе D-Pak (TO-252) для поверхностного монтажа. Прибор предназначен для силовой коммутации в цепях постоянного тока: преобразователях напряжения, драйверах нагрузок и мостовых схемах.
Сопротивление открытого канала при напряжении на затворе 10 В составляет типично 34 мОм, максимум 39 мОм. Благодаря этому потери проводимости на токах в десятки ампер остаются умеренными. Допустимая рассеиваемая мощность равна 110 Вт при температуре корпуса 25 °C, но при монтаже на плату без дополнительного радиатора она ограничена 3,0 Вт. Тепловое сопротивление переход-среда при монтаже на плату — 40 °C/Вт. Непрерывный ток стока при температуре корпуса 100 °C снижается до 22 А, импульсный ток достигает 125 А.
Порог открывания затвора лежит в пределах от 2,0 до 4,0 В, предельное напряжение затвор-исток — ±20 В. Полный заряд затвора составляет 37 нКл типично и 56 нКл максимум, заряд затвор-сток — 11 нКл. Входная ёмкость равна 1690 пФ, обратная проходная — 26 пФ. Времена переключения: задержка включения 12 нс, нарастание 27 нс, задержка выключения 40 нс, спад 13 нс. Эти значения нужно учитывать при выборе драйвера затвора и расчёте динамических потерь.
Встроенный диод стока имеет прямое падение 1,3 В, время обратного восстановления 84 нс и заряд обратного восстановления 260 нКл. Допустимый лавинный ток — 18 А. Температура перехода может достигать 175 °C, пайка допускается при 300 °C в течение 10 с. Это следует учитывать при выборе профиля пайки.
Основные характеристики
- Тип: N-канальный МОП-транзистор
- Напряжение сток-исток: 100 В
- Ток стока: 31 А при 25 °C; 22 А при 100 °C; импульсный 125 А
- Сопротивление канала: 34 мОм типично, 39 мОм максимум
- Пороговое напряжение затвора: от 2,0 до 4,0 В
- Напряжение затвор-исток: до ±20 В
- Заряд затвора: 37 нКл типично, 56 нКл максимум
- Мощность рассеивания: 110 Вт по корпусу; 3,0 Вт на воздухе
- Температура перехода: от -55 до +175 °C
- Корпус: D-Pak (TO-252)
Где применяется
- Импульсные преобразователи: ключ в понижающих и повышающих схемах для шин с напряжением до 100 В.
- Управление двигателями: нижние и верхние ключи мостов для щёточных двигателей.
- Коммутация нагрузок: включение мощных потребителей постоянного тока.
- Промышленная автоматика: силовые каскады блоков питания и исполнительных устройств.
