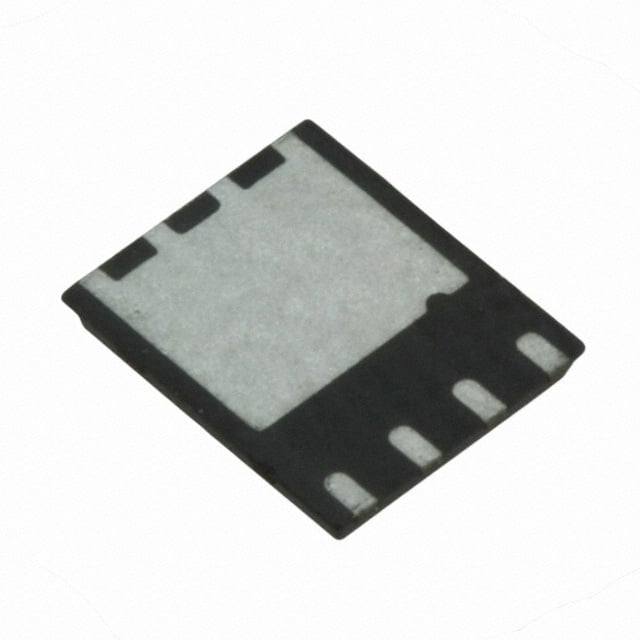

Транзистор Infineon IRFH5300TRPBF — мощный полевой транзистор с n-каналом из серии HEXFET в корпусе PQFN размером 5×6 мм с восемью выводами. Максимальное напряжение сток–исток составляет 30 В, постоянный ток стока — 100 А при температуре корпуса 25 °C. Главная особенность этого исполнения — очень малое сопротивление открытого канала: не более 1,4 мОм при напряжении на затворе 10 В и не более 2,1 мОм при 4,5 В.
Такое сопротивление делает транзистор пригодным для сильноточных низковольтных ключей, где основные потери — статические. Типовые значения ещё ниже: 1,1 мОм при 10 В и 1,7 мОм при 4,5 В. Максимальное пороговое напряжение затвора — 1,8 В, поэтому прибор уверенно открывается от логических уровней. Крутизна не менее 190 См, сопротивление затвора типовое 1,3 Ом.
Динамические параметры описывают потери на переключение. Полный заряд затвора составляет 120 нКл при 10 В и 50 нКл при 4,5 В, заряд сток–затвор — 16 нКл. Задержка включения — 26 нс, задержка выключения — 31 нс, время спада — 13 нс. Выходная ёмкость типовая — 1360 пФ, заряд обратного восстановления встроенного диода — 68 нКл типовой. Ограничение — заметный заряд затвора: на высоких частотах нужен драйвер с достаточным импульсным током.
Корпус высотой 0,9 мм рассчитан на отвод тепла через нижнюю площадку: тепловое сопротивление переход–корпус снизу не более 0,5 °C/Вт, переход–среда не более 35 °C/Вт. Рассеиваемая мощность — 250 Вт при температуре корпуса 25 °C и 3,6 Вт при температуре среды 25 °C. Реальный ток определяется разводкой платы и охлаждением. Импульсный ток — до 400 А, лавинная энергия — до 420 мДж. Уровень чувствительности к влаге — MSL1, диапазон температур перехода — от −55 до +150 °C.
Основные характеристики
- Тип: полевой транзистор, n-канал
- Корпус: PQFN 5×6 мм, 8 выводов, высота 0,9 мм
- Напряжение сток–исток: 30 В
- Постоянный ток стока: 100 А при 25 °C корпуса, 40 А при 25 °C среды
- Сопротивление канала: до 1,4 мОм при 10 В, до 2,1 мОм при 4,5 В
- Заряд затвора: 120 нКл при 10 В, 50 нКл при 4,5 В
- Рассеиваемая мощность: 250 Вт по корпусу, 3,6 Вт по среде
- Импульсный ток: 400 А
- Лавинная энергия: 420 мДж
- Тепловое сопротивление переход–корпус: 0,5 °C/Вт снизу
- Температура перехода: от −55 до +150 °C
Где применяется
- Синхронные понижающие преобразователи: нижний ключ в силовых каскадах с низким выходным напряжением.
- Электронные предохранители и коммутация нагрузки: силовые ключи на шинах питания с большим током.
- Управление двигателями: нижние ключи мостов в приводах с низковольтным питанием.
- Синхронное выпрямление: замена диодов во вторичных цепях источников питания.
