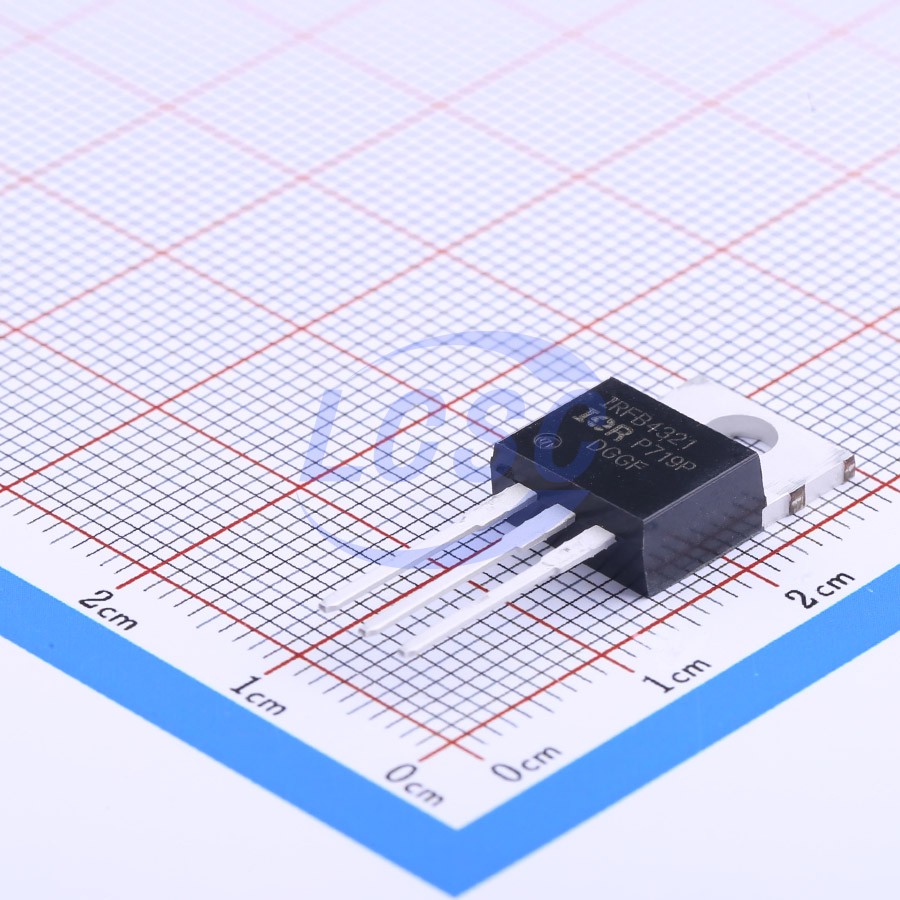

Транзистор Infineon IRFB4321PBF — это мощный N-канальный MOSFET в корпусе TO-220AB (сквозной монтаж) с максимальным напряжением сток-исток 150 В и номинальным постоянным током стока 83 А (ограничение корпуса — 75 А). Сопротивление открытого состояния (Rds(on)) составляет 12 миллиом при напряжении затвора 10 В и температуре кристалла 25 °С, что обеспечивает низкие потери мощности при работе с большими токами.
Транзистор работает в широком диапазоне температур кристалла от −55 до +175 °С. Пиковая мощность рассеяния достигает 330 Вт, но это значение справедливо только для кратковременного режима (импульсы длительностью несколько миллисекунд). Для непрерывной работы необходим радиатор; тепловое сопротивление переход-среда составляет 62 °С/Вт. Напряжение затвора срабатывания (Vgs(th)) не превышает 5 В при токе 250 микроампер, что позволяет управлять транзистором логическими сигналами 5 В и 3,3 В.
Входная ёмкость (4460 пФ) и выходная ёмкость (390 пФ) определяют скорость переходных процессов при частотах переключения до 1 МГц. Обратный ток восстановления (reverse recovery current) составляет 6,5 ампер, что требует внимания при разработке схемы привода затвора. Транзистор имеет встроенный диод обратного хода с прямым падением 1,3 В. Отсутствие паразитных элементов позволяет использовать IRFB4321 в синхронных выпрямителях и схемах с активным зажимом напряжения.
Основные характеристики
MOSFET N-канальный, 150 В, 83 А постоянный ток, 12 мОм Rds(on), 330 Вт импульсная мощность, TO-220AB, температура −55…+175 °С, входная ёмкость 4460 пФ.
Где применяется
- Импульсные источники питания: силовые ключи в понижающих и повышающих преобразователях
- Инверторы и преобразователи: управление мощностью в трёхфазных и однофазных системах
- Приводы двигателей постоянного тока: коммутирующие элементы с током до 75 А
- Зарядные устройства: мощные силовые ключи в схемах быстрой зарядки
Компания подберёт транзистор нужных параметров, предложит аналоги и рассчитает условия доставки. Обратитесь на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
