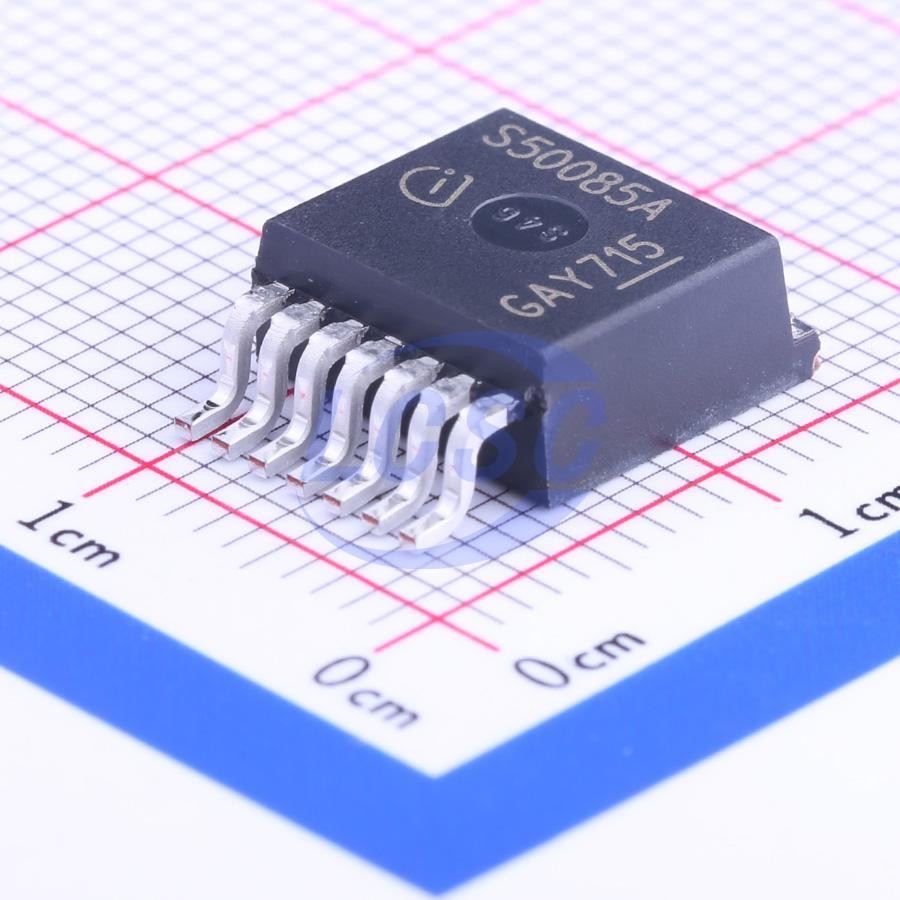

Транзистор, Infineon, BTS50085-1TMA — интеллектуальный силовой ключ верхнего плеча в корпусе TO-220-7, объединяющий силовой MOSFET и схему управления со встроенной защитой по току, температуре и напряжению в одном компоненте. Ключ предназначен для коммутации нагрузок постоянного тока в цепях с напряжением питания от 5,0 до 58 В.
Управление и диагностика ведутся через отдельные выводы: вход управления включает и выключает канал током до 15/−250 мА, а вывод датчика тока отдаёт аналоговый сигнал, пропорциональный току нагрузки, с коэффициентом передачи 13000:1. Такое решение позволяет контроллеру считывать ток нагрузки без установки внешнего шунта и реагировать на рост тока раньше срабатывания встроенной защиты.
Встроенная защита отключает канал при коротком замыкании — порог ограничения тока 90 А в типовом режиме и до 180 А максимум, — при перегрузке, перегреве кристалла, повышенном или пониженном напряжении питания и при потере опорного напряжения Vbb. Ограничитель фиксирует выброс напряжения на уровне 62 В, а защита load dump выдерживает до 80 В, что актуально при коммутации индуктивных нагрузок и в бортовой сети с импульсными перенапряжениями.
Сопротивление открытого канала не превышает 9 мОм при 25°C и токе 20 А, а при нагреве кристалла до 150°C возрастает до 17 мОм. Ключ рассчитан на номинальный ток нагрузки 44 А и допускает кратковременный резистивный ток до 185 А при температуре корпуса 25°C. Диапазон рабочих температур кристалла — от −40°C до 150°C, что допускает установку вне помещений и в моторном отсеке автомобиля.
Основные характеристики
- Корпус: PG-TO220-7-4
- Диапазон рабочих напряжений: 5,0...58 В
- Максимальное напряжение питания: 62 В
- Номинальный ток нагрузки: 44 А
- Максимальный ток нагрузки (резистивная, Tc=25°C): 185 А
- Сопротивление открытого канала (25°C): не более 9 мОм
- Сопротивление открытого канала (150°C): не более 17 мОм
- Порог ограничения тока КЗ: 90 А тип., 180 А макс.
- Коэффициент датчика тока: 13000:1
- Защита от перенапряжения: 70 В тип.
- Защита load dump: до 80 В
- Рассеиваемая мощность: 170 Вт при Tc≤25°C
- Диапазон рабочих температур: −40...150°C
- Стойкость к ESD (HBM): 4 кВ
Где применяется
- Автомобильная электроника: управление моторами, лампами и нагревателями в бортовой сети 12/24 В
- Промышленная автоматика: силовые выходы контроллеров и модулей коммутации нагрузок
- Распределение питания: интеллектуальные предохранители взамен плавких вставок с диагностикой тока нагрузки
- Аккумуляторное оборудование: защищённая коммутация нагрузок от батарей
