Транзистор, Infineon, AUIRFS8409-7P — это силовой полевой транзистор с изолированным затвором и каналом n-типа, рассчитанный на коммутацию токов до 240 А через выводы корпуса и до 522 А по кристаллу при напряжении сток-исток до 40 В. Прибор относится к семейству Power MOSFET и используется как силовой ключ в цепях постоянного тока, где требуется быстрое переключение больших токов при малых потерях на самом транзисторе.
Сопротивление открытого канала (Rds(on)) не превышает 0.75 мОм при типовом значении 0.55 мОм — такое низкое сопротивление снижает нагрев кристалла при протекании большого тока и позволяет применять транзистор в конструкциях без массивного теплоотвода. Пороговое напряжение затвор-исток не превышает 3 В, а измерение сопротивления канала нормируется при напряжении затвор-исток 10 В, то есть транзистор рассчитан на управление стандартными драйверами затвора логического уровня. Максимальная рассеиваемая мощность кристалла составляет 375 Вт, предельная рабочая температура — 175 °C, что задаёт границы теплового режима при проектировании силового узла.

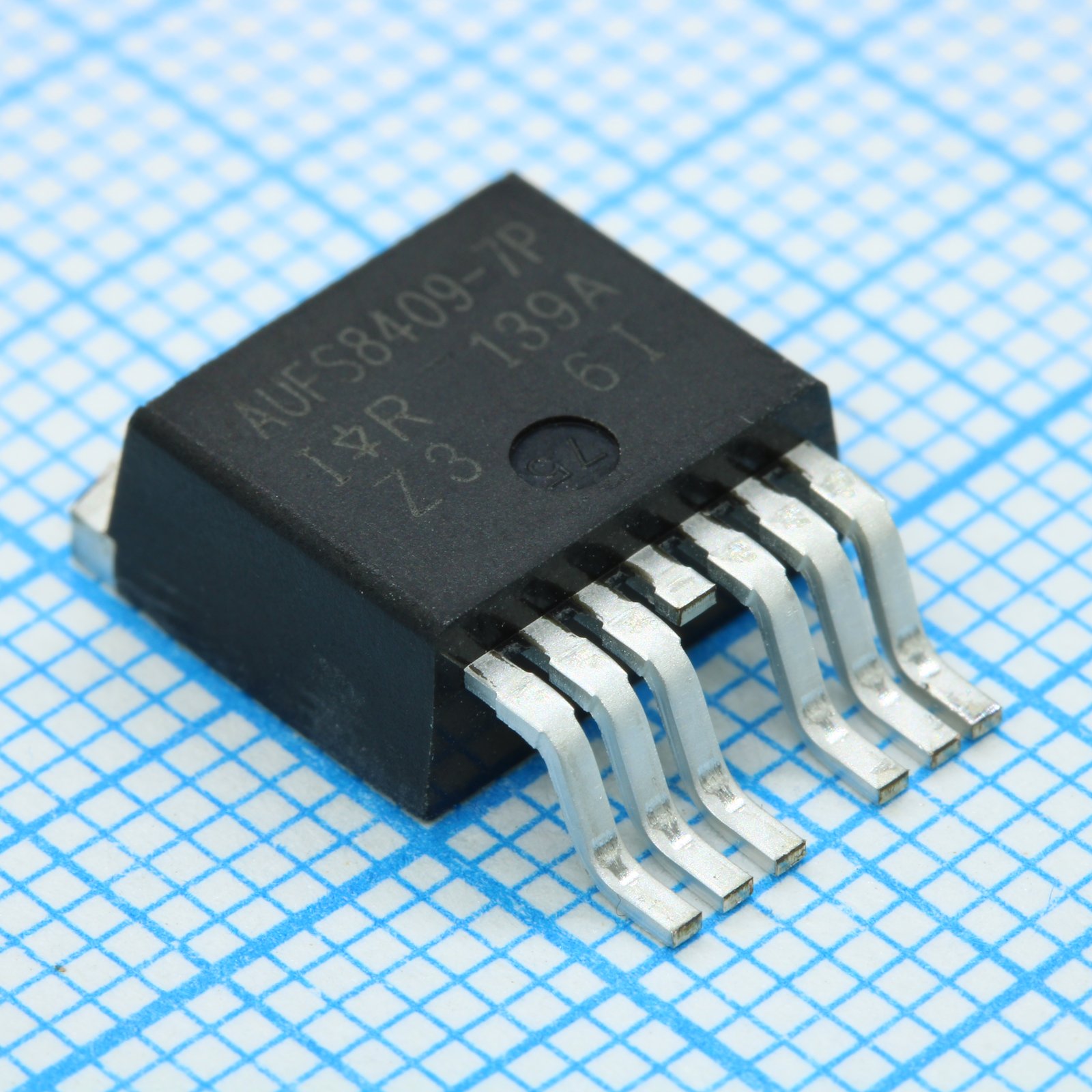

Данное исполнение выпускается в корпусе D2 Pak (TO-263) с семью выводами для поверхностного монтажа. Дополнительные выводы истока по сравнению со стандартным трёхвыводным D2 Pak уменьшают паразитную индуктивность и сопротивление подключения, что важно при высокочастотном переключении токов в сотни ампер. Транзистор соответствует требованиям RoHS по содержанию вредных веществ и имеет автомобильную квалификацию AEC-Q101, подтверждающую устойчивость к температурным и механическим нагрузкам, характерным для бортовой электроники.
Основные характеристики
- Тип: силовой МОП-транзистор, канал n-типа
- Корпус: D2 Pak (TO-263), 7 выводов
- Максимальное напряжение сток-исток: 40 В
- Максимальный ток стока по корпусу: 240 А
- Максимальный ток стока по кристаллу: 522 А
- Сопротивление открытого канала, макс.: 0.75 мОм
- Сопротивление открытого канала, тип.: 0.55 мОм
- Пороговое напряжение затвор-исток, макс.: 3 В
- Рассеиваемая мощность: 375 Вт
- Максимальная рабочая температура: 175 °C
- Тип монтажа: SMD
- Квалификация: AEC-Q101
Где применяется
- Импульсные источники питания: силовой ключ в схемах с высокими токами нагрузки и требованием к малым коммутационным потерям.
- DC-DC преобразователи: коммутация токов на стороне низкого напряжения при ограниченном пространстве для теплоотвода.
- Автомобильная электроника: квалификация AEC-Q101 позволяет применять транзистор в бортовых системах с повышенными требованиями к надёжности.
- Компактные силовые модули: корпус D2 Pak с дополнительными выводами истока снижает потери на паразитных сопротивлениях при плотном монтаже.
