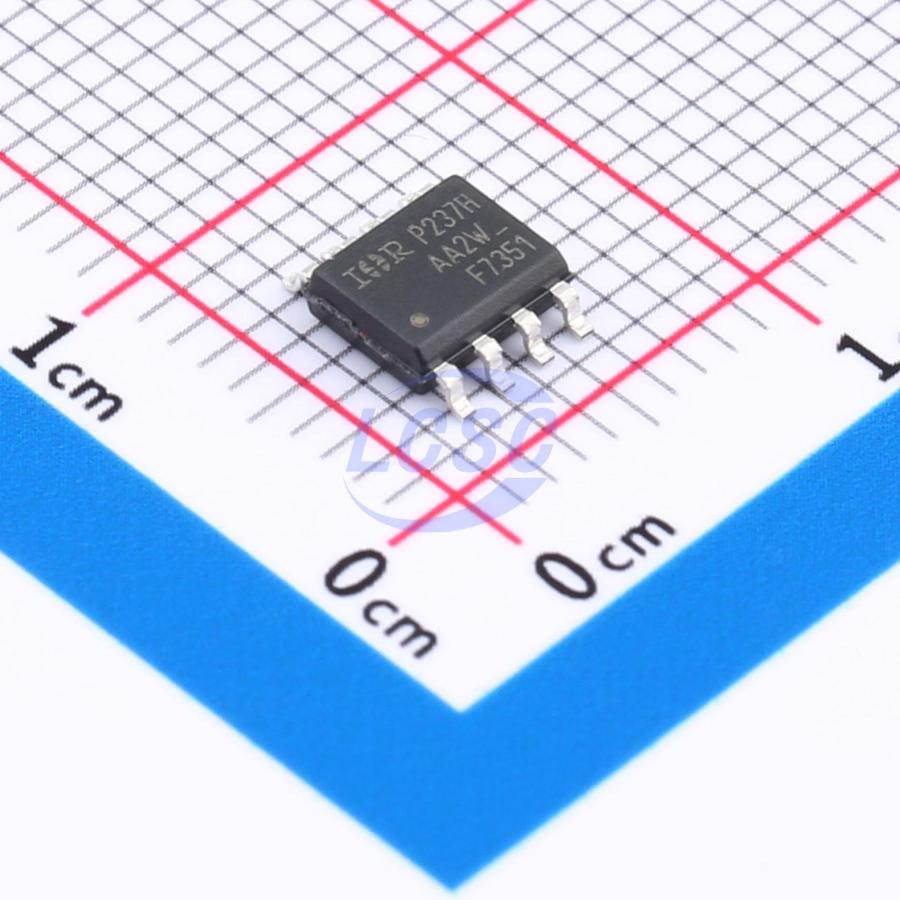

Набор транзисторов Infineon IRF7351TRPBF представляет собой два N-канальных полевых транзистора HEXFET на одном кристалле, размещённые в корпусе SO-8 (SOIC-8). Позиция предназначена для коммутации в силовых цепях средней мощности, где требуется минимизация занимаемой на плате площади.
Максимальное напряжение сток-исток 60 В, непрерывный ток каждого транзистора при температуре 70 °C составляет 6,4 А, рассеиваемая мощность при этом режиме — 1,28 Вт. На-сопротивление (RDS on) в типовом случае 13,7 мОм при напряжении затвора 10 В и токе 8 А обеспечивает эффективное преобразование энергии. Импульсный ток достигает 64 А, что позволяет использовать позицию в высокочастотных импульсных цепях.
Интегрированная в корпусе коммутация двух транзисторов упрощает разработку схем половинного моста и синхронных выпрямителей. Общий заряд затвора 8,4 нКл в типовом режиме указывает на умеренные требования к управляющей схеме. Тепловое сопротивление переход-вывод 20 °C/W, переход-среда 62,5 °C/W. Технология HEXFET и квалификация по AEC-Q101 обеспечивают надёжность в экстремальных условиях.
Основные характеристики
Двойной N-канальный MOSFET HEXFET в SO-8, напряжение 60 В, ток 6,4 А непрерывный, на-сопротивление 13,7 мОм (типовое), импульсный ток 64 А, заряд затвора 8,4 нКл.
Где применяется
- Источники питания: синхронные выпрямители и полумостовые каскады в импульсных преобразователях
- Силовая электроника: драйверы двигателей и системы управления нагрузками
- Батарейные системы: цепи коммутации в портативных устройствах с промежуточным звеном постоянного тока
- Автомобильная электроника: управление вспомогательными нагрузками на борту транспортного средства
Компания подберёт позицию в зависимости от требуемого режима рассеяния мощности и частоты коммутации, предложит аналоги с иными параметрами и рассчитает доставку. Направьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
