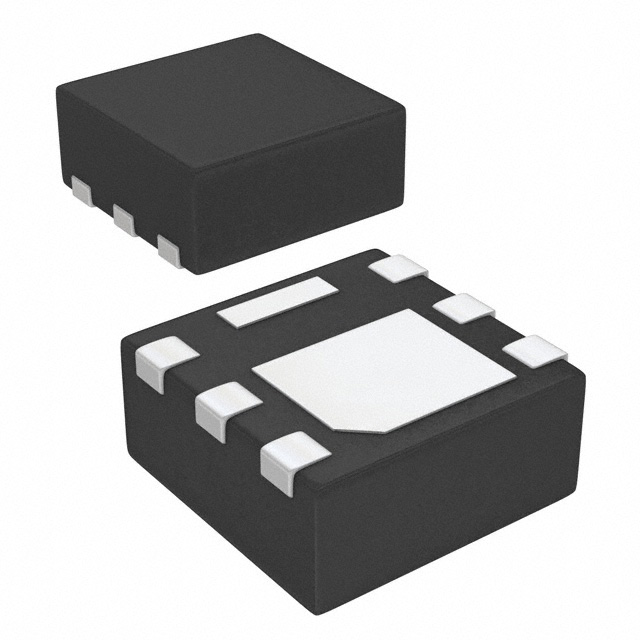

Транзистор Infineon IRLHS2242TRPBF — полевой транзистор с p-каналом в миниатюрном безвыводном корпусе PQFN 2×2 мм (DFN2020) с шестью выводами. Максимальное напряжение сток–исток составляет 20 В. Постоянный ток стока — 7,2 А при температуре среды 25 °C и до 15 А по нижней площадке корпуса, но токи по проволочным выводам кристалла ограничены 8,5 А. Высота корпуса не превышает 1,0 мм.
Транзистор рассчитан на управление логическими уровнями: максимальное пороговое напряжение затвора — 0,8 В, а сопротивление канала нормировано при 2,5 В и 4,5 В. При 4,5 В оно составляет 25 мОм типовое и 31 мОм максимальное, при 2,5 В — 43 мОм типовое и 53 мОм максимальное. Это позволяет применять его в цепях с питанием от одной литиевой ячейки и от низковольтных шин.
Динамика прибора определяется небольшим кристаллом. Входная ёмкость — 877 пФ, выходная — 273 пФ, полный заряд затвора — 9,6 нКл при 4,5 В и 12 нКл при 10 В, заряд сток–затвор — 3,7 нКл. Время включения с задержкой — 7,9 нс, задержка выключения — 54 нс, время нарастания — 54 нс, время спада — 66 нс. Сопротивление затвора — 17 Ом, что стоит учитывать при выборе драйвера. Время обратного восстановления диода — 27 нс типовое.
Ограничения связаны с малым корпусом. Рассеиваемая мощность — 2,1 Вт при 25 °C среды и 9,6 Вт при 25 °C по нижней площадке; тепловое сопротивление переход–среда — не более 42 °C/Вт, переход–корпус снизу — не более 13 °C/Вт. Для полной нагрузки нужна медная площадка под корпусом. Ток утечки стока — 1 мкА при 25 °C и 150 мкА при 125 °C. Уровень чувствительности к влаге — MSL1, температура перехода — от −55 до +150 °C.
Основные характеристики
- Тип: полевой транзистор, p-канал
- Корпус: PQFN 2×2 мм (DFN2020), 6 выводов, высота до 1,0 мм
- Напряжение сток–исток: 20 В
- Постоянный ток стока: 7,2 А при 25 °C среды, 15 А по нижней площадке корпуса
- Сопротивление канала: до 31 мОм при 4,5 В, до 53 мОм при 2,5 В
- Пороговое напряжение затвора: не более 0,8 В
- Заряд затвора: 9,6 нКл при 4,5 В, 12 нКл при 10 В
- Ёмкости: входная 877 пФ, выходная 273 пФ
- Рассеиваемая мощность: 2,1 Вт по среде, 9,6 Вт по корпусу
- Импульсный ток стока: 34 А
- Температура перехода и хранения: от −55 до +150 °C
Где применяется
- Коммутация питания: ключ на положительной шине, включаемый напряжением ниже шины.
- Защита от переполюсовки: замена диода в цепях питания с малым падением напряжения.
- Батарейные устройства: отключение нагрузки и управление зарядными цепями портативной техники.
- Компактные платы: модули, где важны малая площадь и высота корпуса.
