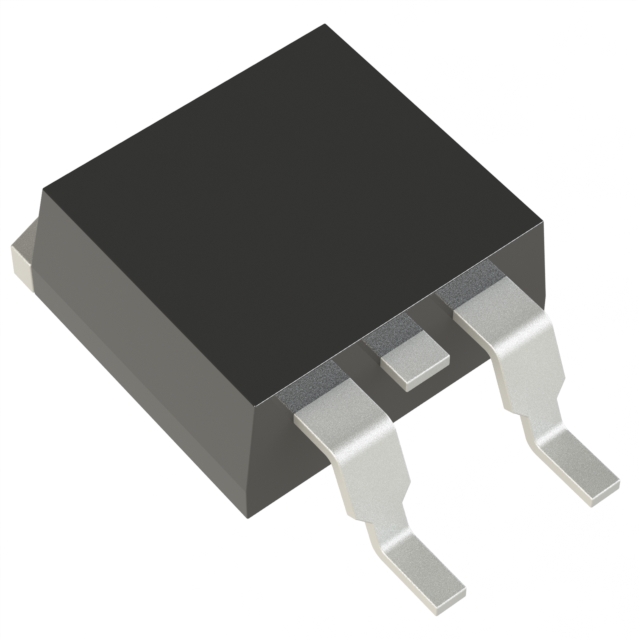

Транзистор Infineon IRL640STRLPBF — это силовой MOSFET с n-канальной структурой, рассчитанный на напряжения до 200 В при токе коллектора до 17 А. Транзистор выполнен в корпусе D2PAK (TO-263) для поверхностного монтажа и входит в третье поколение силовых MOSFET производства Infineon, отличающееся низким сопротивлением открытого канала и быстрым переключением. Этот компонент предназначен для импульсных источников питания, преобразователей DC/DC, инверторов и других схем силовой электроники, где требуется эффективное управление энергией с минимальными потерями.
При температуре перехода 25 °C транзистор обеспечивает непрерывный ток стока 17 А и рассеивает мощность 3.1 Вт. Сопротивление открытого канала (RdsOn) при напряжении на затворе 5 В составляет всего 0.18 Ом, при 4 В возрастает до 0.27 Ом. При повышении температуры переходного слоя до 100 °C максимальный непрерывный ток снижается до 11 А, сопротивление открытого канала растёт с температурным коэффициентом 0.27 В/°C. Коэффициент линейного снижения мощности при монтаже на печатную плату составляет 1.0 Вт/°C.
Динамические параметры транзистора: полный заряд затвора не превышает 66 нанокулонов, что обеспечивает быстрое переключение и низкие потери в ёмкостях. Напряжение прямого падения диода обратной ветви составляет максимум 2.0 В. Время обратного восстановления диода типично 310 нс, максимум 470 нс. Тепловое сопротивление между переходом и окружающей средой (при монтаже на печатную плату) не превышает 40 °C/Вт. Рабочий диапазон температур переходного слоя от −55 до +150 °C.
Основные характеристики
N-канальный MOSFET, напряжение 200 В, ток 17 А при 25 °C, мощность 3.1 Вт, RdsOn 0.18 Ом при VGS = 5 В. Корпус D2PAK для SMD монтажа, тепловое сопротивление 40 °C/Вт.
Где применяется
- Импульсные источники питания: в DC/DC преобразователях и блоках питания с высокой частотой коммутации
- Инверторы: в однофазных и трёхфазных инверторах для управления сетевыми нагрузками
- Системы управления мотором: в драйверах для коллекторных и бесколлекторных двигателей
- Нагревательные элементы: в регуляторах мощности и управляющих цепях
