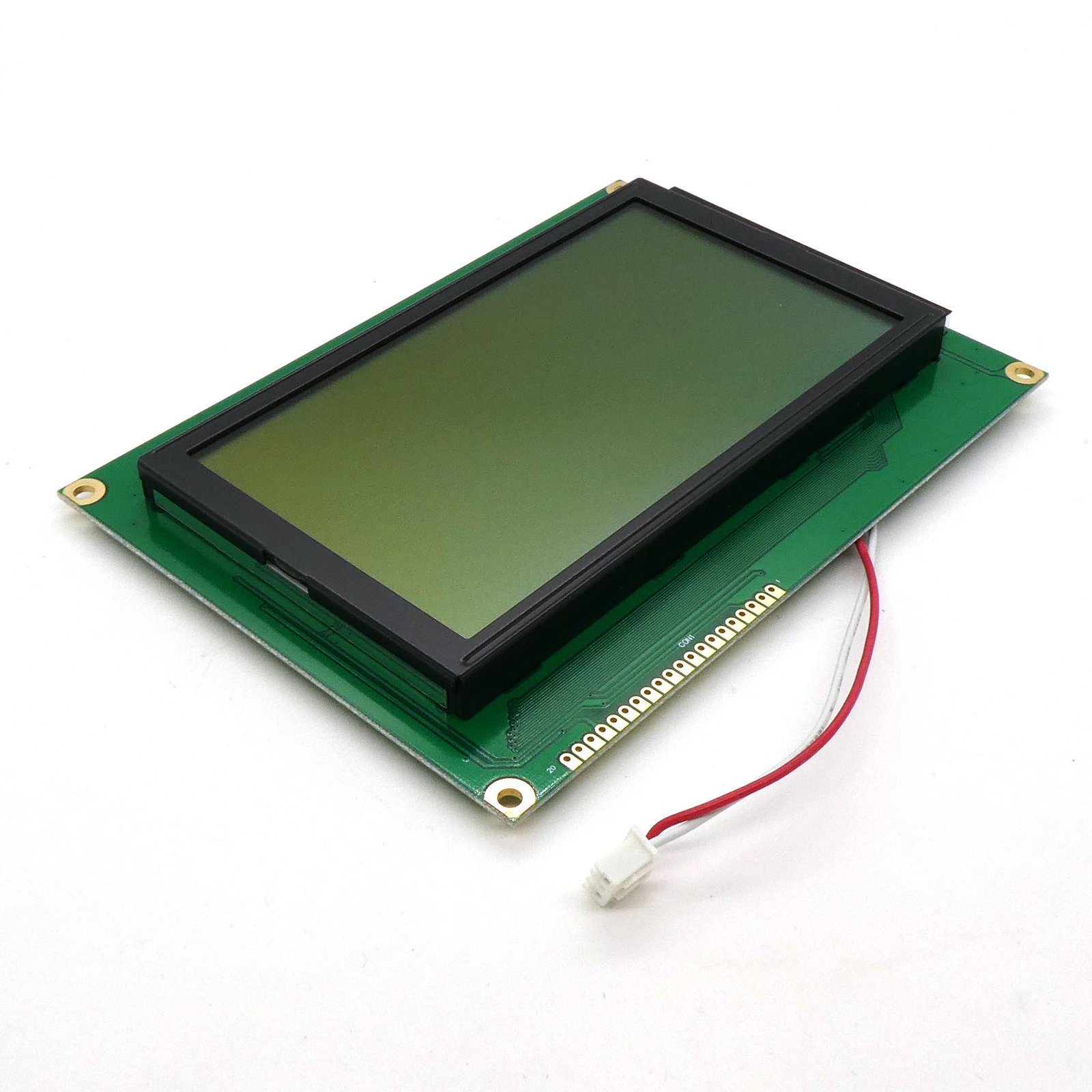

Светодиодный индикатор Winstar WG240128B-TFH — графический жидкокристаллический модуль с разрешением 240×128 точек, выполненный по технологии FSTN Positive/Transflective. Такая матрица работает как на отражённом, так и на проходящем свете, что расширяет условия использования по освещённости рабочего места. Изображение формирует контроллер T6963C, принимающий данные по 8-битной параллельной шине — интерфейс, привычный для промышленных панелей и приборных индикаторов.
Модуль оснащён светодиодной подсветкой белого цвета с максимальным током потребления 300 мА, что обеспечивает равномерную яркость по всей активной области экрана размером 114,0×64,0 мм. Управляющая логика питается напряжением 5 В (в диапазоне 4,75–5,25 В), а для самой ЖК-матрицы предусмотрен отдельный контур питания с типовым уровнем 19,5 В — такое разделение цепей типично для графических индикаторов этого класса и требует отдельного согласования при разработке платы.
Отличительная особенность этого исполнения — температурная компенсация напряжения ЖК-матрицы. Управляющее напряжение автоматически подстраивается в зависимости от температуры: от 17,6 В при верхней границе рабочего диапазона до 21,7 В при нижней, что поддерживает стабильный контраст изображения при эксплуатации от -20 до +70 °C. Без такой компенсации контраст заметно плывёт при перепадах температуры, особенно на морозе.
Направление обзора у модуля — 6 часов, то есть изображение читается лучше всего при взгляде снизу вверх от нормали к экрану. Индикатор подключается через 20 выводов и заключён в корпус габаритами 144,0×104,0×14,3 мм, что задаёт минимальные требования к вырезу в лицевой панели устройства.
Основные характеристики
- Разрешение: 240 × 128 точек
- Технология матрицы: FSTN Positive/Transflective
- Контроллер: T6963C, 8-битный параллельный интерфейс
- Активная область: 114,0 × 64,0 мм
- Размер точки: 0,43 × 0,43 мм
- Подсветка: светодиодная, белая, ток до 300 мА
- Напряжение питания логики: 5,0 В (4,75–5,25 В)
- Типовое напряжение ЖК-матрицы: 19,5 В
- Температурная компенсация: 17,6–21,7 В в рабочем диапазоне температур
- Время отклика (нарастание/спад): тип. 200/150 мс, макс. 300/250 мс
- Углы обзора: по горизонтали ±45°, по вертикали 30–60°
- Направление обзора: 6 часов
- Диапазон рабочих температур: от -20 до +70 °C
- Диапазон температур хранения: от -30 до +80 °C
- Габариты модуля: 144,0 × 104,0 × 14,3 мм
- Количество выводов: 20
Где применяется
- Промышленная автоматика: панели управления оборудованием с графическим выводом показаний и настроек
- Контрольно-измерительные приборы: отображение графиков, шкал и текстовых данных измерений
- Встраиваемые системы: интерфейс оператора в составе шкафов управления и терминалов
- Оборудование с широким диапазоном температур: благодаря компенсации напряжения матрицы подходит для установок вне отапливаемых помещений
