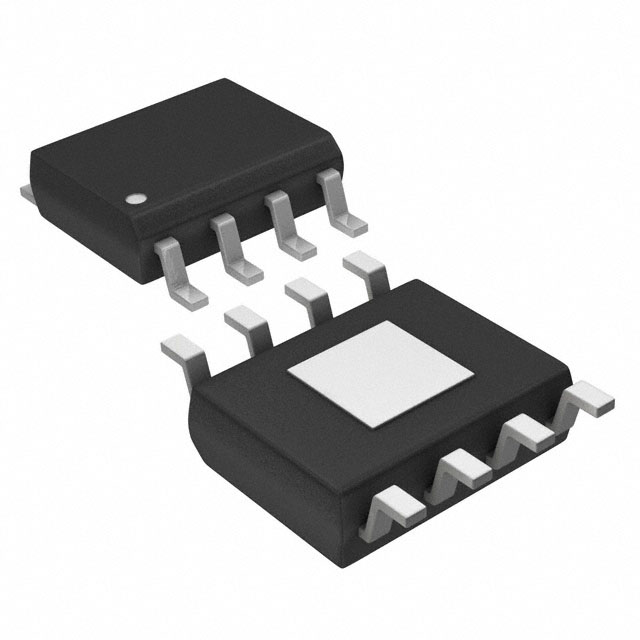

Микросхема Holt HI-8586PSI — двухканальный линейный передатчик для шины ARINC429, выпускаемый компанией Holt Integrated Circuits. В обозначении заводского исполнения указан корпус 8-ESOIC, то есть восьмивыводной корпус SOIC с открытой теплоотводящей площадкой. По заводским данным у микросхемы два передатчика и ни одного приёмника, так что она работает только на выдачу сигнала в линию.
Питается микросхема двуполярным напряжением от ±12 В до 15 В. Для узлов, где вся логика сидит на пяти или трёх вольтах, это означает отдельные шины питания под передатчик: от одной низковольтной шины она работать не будет. Рабочий температурный диапазон составляет от −40 до 85 °C, то есть исполнение промышленное, а не расширенное военное.
Монтаж поверхностный, поставка заводская в тубе. Статус позиции в документации — активная, производитель продолжает её выпуск. Приёмного тракта в микросхеме нет: если блоку нужно не только передавать, но и принимать слова по ARINC429, приёмник потребуется выбирать отдельно, и подбор пары специалисты компании могут согласовать на этапе заявки.
Отличие этого исполнения от соседних в линейке производителя — именно сочетание «два передатчика, ноль приёмников» в компактном корпусе с площадкой. Оно подходит там, где на плате мало места, а направление обмена известно заранее.
Основные характеристики
Протокол ARINC429, два передатчика и ноль приёмников, питание ±12 В … 15 В, корпус 8-ESOIC для поверхностного монтажа, температура от −40 до 85 °C.
Где применяется
- Бортовая авионика: выдача данных в линии ARINC429 из блоков, которые только передают информацию другим абонентам.
- Испытательные стенды: имитация передающих абонентов шины при проверке приёмной аппаратуры.
- Преобразователи интерфейсов: выходной каскад в шлюзах, формирующих сигнал ARINC429 из данных контроллера.
- Ремонт и замена: восстановление блоков, где этот передатчик установлен на плате.
