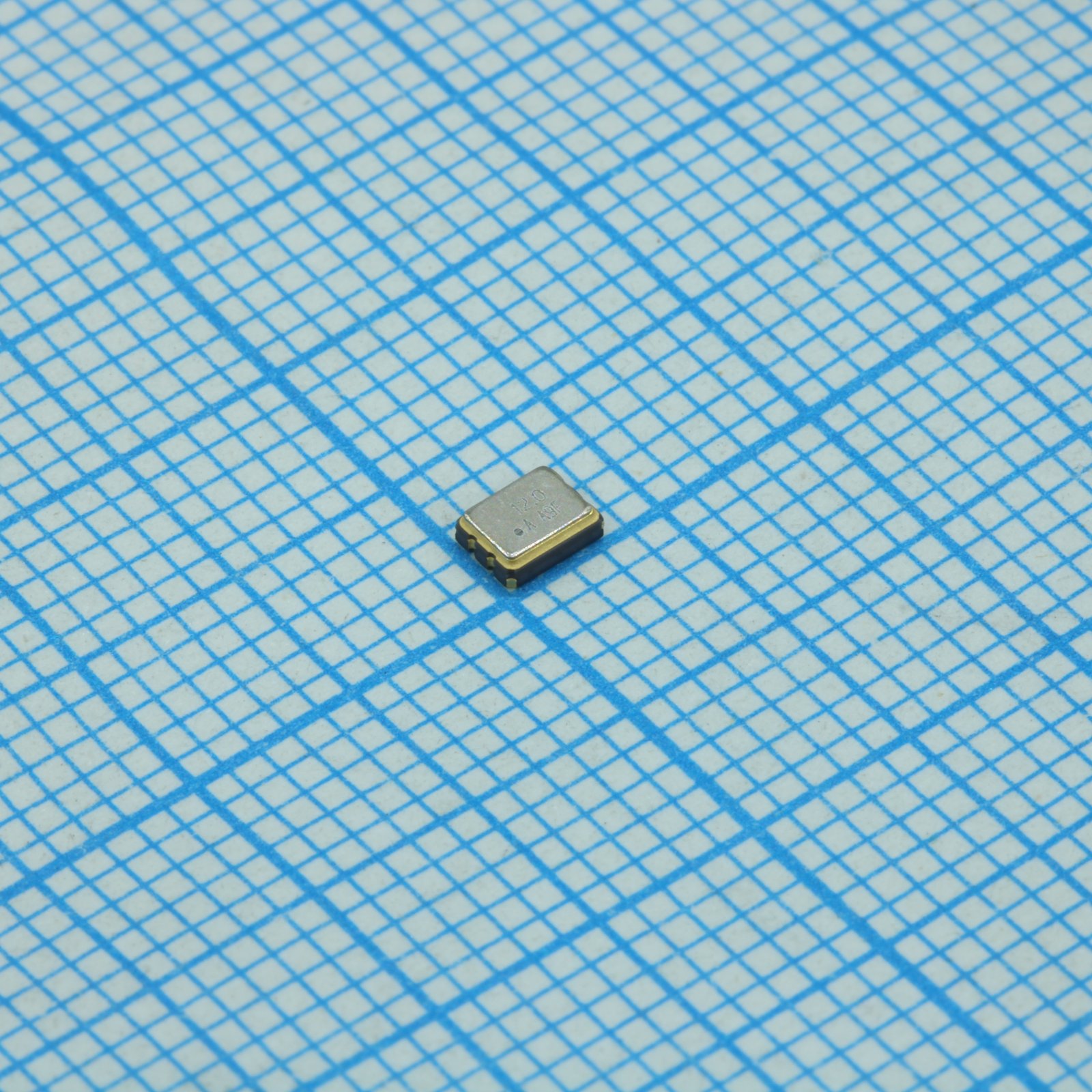

Кварцевый генератор Abracon ASE ASE-12.000MHZ-LC-T — готовый источник тактового сигнала на фиксированную частоту 12,000 МГц с выходом типа КМОП. Питается напряжением 3,3 В (рабочий диапазон от 3,135 до 3,465 В) и монтируется на плату как обычный SMD-компонент в керамическом корпусе QSMD3.2x2.5x1.2 — четыре вывода, три из которых заняты питанием, выходом и управлением, а корпус не требует внешнего кварца и обвязки.
Форма выходного сигнала близка к меандру: симметричность на уровне 45–55%, типовое значение 50%. Времена нарастания и спада фронтов — 2,5 нс типовых, не более 4,0 нс, что вместе с джиттером 3,2 пс типовым (до 5 пс максимум) держит сигнал пригодным для тактирования быстрой цифровой логики без дополнительной фильтрации. Уровень логической единицы на выходе — не ниже 0,9 от напряжения питания, уровень нуля — не выше 0,1 от него, нагрузочная способность рассчитана на ёмкость 15 пФ.
У генератора есть вывод управления третьим состоянием: при напряжении на нём выше 0,7 от Vdd (или в обрыве) выход активен, при напряжении ниже 0,3 от Vdd — переведён в высокоимпедансное состояние. Это позволяет отключать генератор программно или аппаратно, например при переводе платы в режим пониженного энергопотребления: ток в дежурном режиме падает до 10 мкА против 2,5 мА типового тока потребления в рабочем режиме (не более 7 мА). Время запуска после подачи питания или снятия отключения — 1 мс типовое, не более 2 мс.
Долговременная стабильность частоты — ±50 ppm с учётом всех факторов, старение за первый год эксплуатации не превышает ±3 ppm. Компонент работает в диапазоне температур от −40 до +85 °C и хранится при −55…+125 °C, что покрывает как бытовую, так и промышленную эксплуатацию. Уровень чувствительности к влаге MSL-1 означает, что компонент можно хранить и монтировать без ограничений по времени на воздухе между вскрытием упаковки и пайкой.
Основные характеристики
- Частота: 12,000 МГц
- Тип выхода: КМОП
- Напряжение питания: 3,3 В (3,135–3,465 В)
- Ток потребления: 2,5 мА типовой, до 7 мА максимум
- Ток в дежурном режиме: 10 мкА
- Стабильность частоты: ±50 ppm
- Старение за первый год: ±3 ppm
- Джиттер: 3,2 пс типовой, до 5 пс максимум
- Время запуска: 1 мс типовое, до 2 мс максимум
- Корпус: QSMD3.2x2.5x1.2, SMD
- Рабочая температура: от −40 до +85 °C
- Управление третьим состоянием: есть (вывод Enable/Disable)
Где применяется
- Тактирование микроконтроллеров: задаёт опорную частоту для процессорных ядер и периферии без внешнего кварца и конденсаторов
- Интерфейсы передачи данных: используется как источник опорного сигнала для последовательных шин и коммуникационных контроллеров
- Промышленная автоматика: расширенный температурный диапазон и малое старение подходят для контроллеров в шкафах управления
- Портативная и бытовая электроника: функция отключения выхода экономит энергию батарейных устройств в режиме сна
