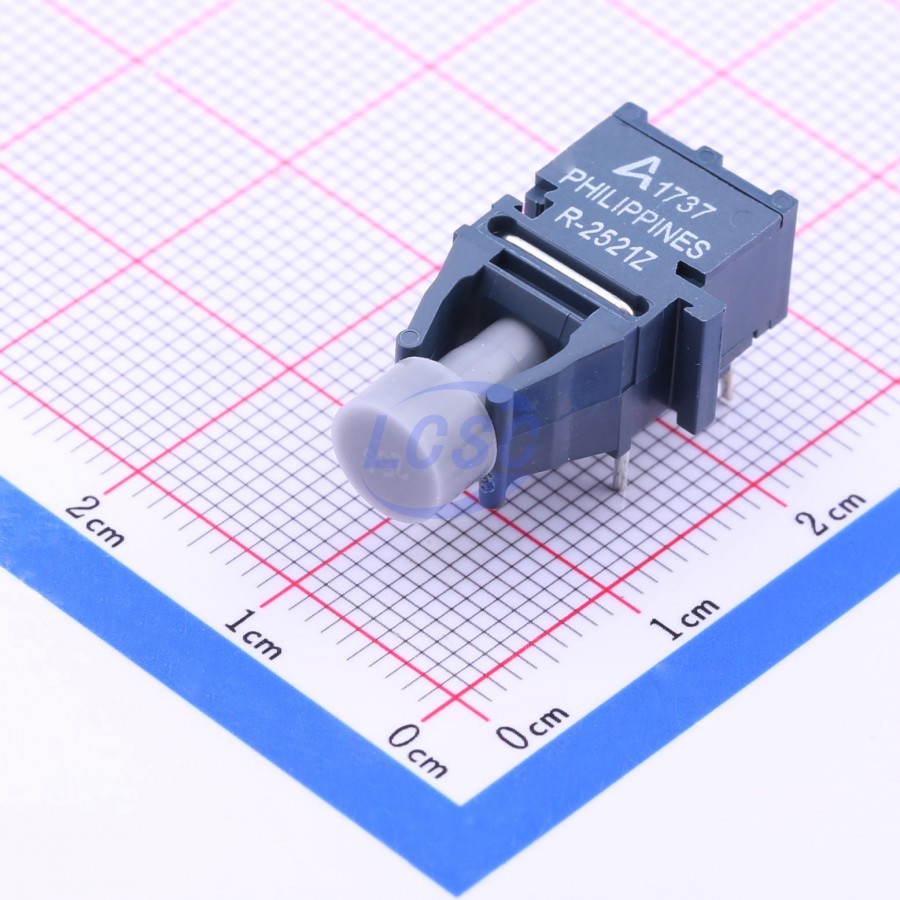

Приемник Broadcom HFBR-2521Z — оптоволоконный приёмник из серии Versatile Link, принимающий сигнал на длине волны 660 нм. Он преобразует световые импульсы из волокна в электрический сигнал на плате и рассчитан на скорость до 5 Мбод. Заявленная дальность передачи — 20 м, поэтому позиция подходит для коротких линий внутри шкафа, между блоками одной установки или соседними помещениями, а не для магистральных трасс.
Чувствительность приёмника — минимум −43 дБм. Это нижняя граница уровня принимаемой мощности, при которой сигнал ещё распознаётся. На практике запас по мощности определяется передатчиком, качеством торцов волокна и числом разъёмных соединений, поэтому длину линии стоит проверять по документации на всю серию HFBR-0500Z.
Питание — от 4,75 до 5,25 В, ток потребления — около 10 мА. Такой диапазон соответствует стандартной логике с питанием 5 В; при питании от 3,3 В без дополнительного источника позиция работать не будет. Скорость в 5 Мбод ограничивает применение: для быстрых промышленных сетей или видеопотоков приёмник не предназначен.
Позиция выпускается в исполнении, которое соответствует RoHS и не содержит веществ из перечня SVHC на дату проверки. Производитель обеспечивает прослеживаемость по коду даты и партии. Приёмник работает в паре с передатчиком той же серии, подбирать их следует вместе.
Основные характеристики
Длина волны 660 нм, скорость до 5 Мбод, дальность 20 м, чувствительность −43 дБм. Питание 4,75–5,25 В, ток потребления 10 мА.
Где применяется
- Промышленная автоматика: гальваническая развязка сигнальных линий между контроллером и удалённым модулем, где волокно не проводит помехи.
- Силовая электроника: передача управляющих сигналов на стороне с высоким потенциалом, например к драйверам преобразователей.
- Измерительные комплексы: линии связи рядом с источниками сильных электромагнитных полей, где медный кабель наводит шум.
- Ремонт и замена: восстановление оборудования, в котором уже установлены оптические каналы серии Versatile Link.
