Фильтр Nexperia IP4256CZ5-W_115 — двухканальный пассивный фильтр электромагнитных помех в миниатюрном корпусе SOT665. Он построен на RC-цепях и работает как фильтр нижних частот. В одном корпусе размещены два независимых канала, поэтому им можно закрыть пару сигнальных линий, например линии данных или управления. Кроме фильтрации, в кристалл встроена защита от электростатического разряда, и отдельный защитный диод на линии обычно не требуется.
Фильтр подавляет помехи в диапазоне от 800 МГц до 3 ГГц. Типовое затухание на частоте 1 ГГц составляет 25 дБ, минимальное — 20 дБ. Такой диапазон охватывает типичные частоты беспроводных интерфейсов и тактовых сигналов, которые попадают на линии в виде наводок. Переходное затухание между каналами — 25 дБ, то есть помеха с одного канала слабо передаётся на соседний.
Ёмкость канала зависит от смещения: 30 пФ при нулевом напряжении и 19 пФ при 2,5 В. На быстрых цифровых линиях это нужно учитывать, потому что ёмкость влияет на форму фронтов. Ток обратной утечки не превышает 0,1 мкА. Рассеиваемая мощность — 60 мВт на канал и 120 мВт на весь корпус, поэтому фильтр предназначен для слаботочных сигнальных цепей, а не для силовых линий.
Устойчивость к электростатическому разряду по уровню 4 стандарта IEC составляет ±8 кВ при контактном разряде и ±15 кВ при воздушном. В характеристиках присутствуют и значения ±25 кВ для обоих типов разряда, поэтому для ответственных применений лучше сверить условия испытаний по даташиту. Диапазон напряжения питания — от −0,5 до 5,6 В, пробойное напряжение — от 5,8 до 9 В. Рабочая температура окружающей среды — от −40 до +85 °C, хранение возможно от −55 до +150 °C.
Основные характеристики
- Число каналов: 2
- Тип: пассивный RC-фильтр нижних частот
- Диапазон частот подавления: 800 МГц – 3 ГГц
- Затухание на 1 ГГц: 25 дБ типовое, 20 дБ минимальное
- Переходное затухание: 25 дБ
- Ёмкость канала: 30 пФ при 0 В, 19 пФ при 2,5 В
- Защита от ЭСР (IEC, уровень 4): ±8 кВ контактный, ±15 кВ воздушный
- Мощность: 60 мВт на канал, 120 мВт в сумме

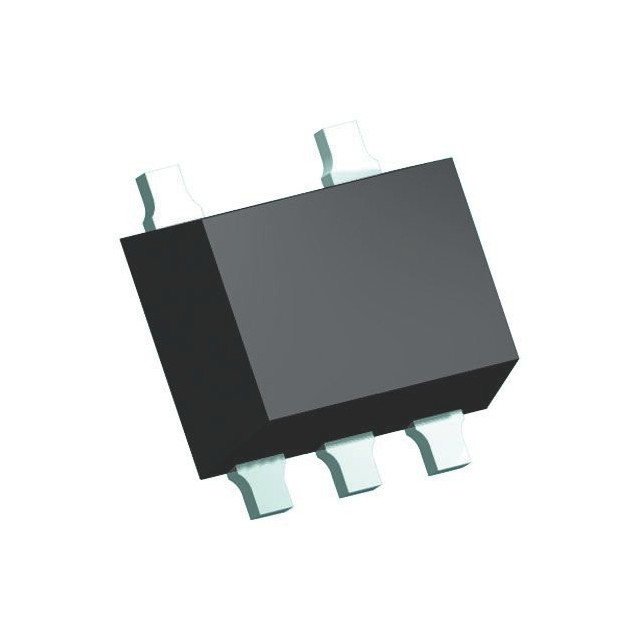

- Корпус: SOT665, 5 выводов, шаг 0,5 мм, монтаж SMD
- Маркировка: 6 W
- Рабочая температура: от −40 до +85 °C
Где применяется
- Портативная электронника: защита линий данных и управления от наводок и разрядов в компактных устройствах.
- Бытовая техника: подавление помех на интерфейсных линиях плат управления.
- Беспроводные модули: снижение наводок от радиочастотных трактов в области 800 МГц – 3 ГГц.
- Платы с плотной компоновкой: один корпус на две линии вместо набора дискретных резисторов, конденсаторов и защитных элементов.
