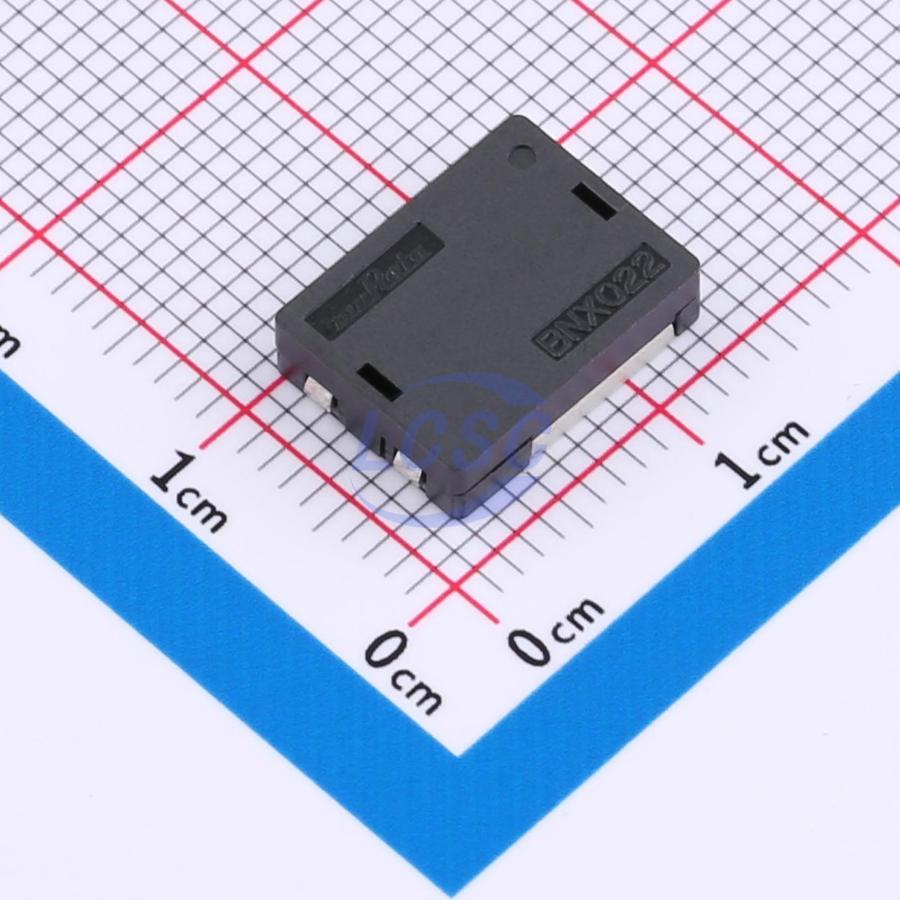

Фильтр Murata BNX022-01L (сетевой фильтр BNX022-01L) — двухканальный LC-фильтр нижних частот в безвыводном корпусе для поверхностного монтажа. Он пропускает постоянный ток и низкочастотную составляющую сигнала и подавляет высокочастотные помехи в линии, через которую подаётся питание или смещение.
Схема фильтра пятого порядка. На стороне смещения стоят индуктивности L1, L3 и конденсатор C2, на стороне схемы — индуктивность L2 и конденсатор C1. Ёмкость фильтра составляет 1 мкФ, номинальное напряжение — 50 В. Изоляция выдерживает испытательное постоянное напряжение 125 В при зарядном токе не более 50 мА.
Главная особенность этого исполнения — малое сопротивление канала при большом токе. Сопротивление канала составляет 0,43 мОм с допуском ±0,20 мОм, ток канала — 20 А. При этом подавление в полосе от 1 МГц до 1 ГГц составляет не менее 35 дБ. Номинальный ток зависит от температуры: начиная с 85 °C и до 125 °C его нужно снижать по кривой производителя.
Ограничение, о котором стоит помнить при выборе: защиты от электростатического разряда в фильтре нет, при необходимости её ставят отдельным элементом. Корпус размером 12,10 × 9,10 мм и высотой 3,30 мм при массе около 0,80 г занимает заметную площадь платы. Для пайки оплавлением производитель указывает толщину паяльной пасты от 150 до 200 мкм, копланарность выводов — не более 0,10 мм. Фильтр поставляется в ленте на катушке.
Основные характеристики
- Тип: LC-фильтр нижних частот, пятый порядок
- Число каналов: 2
- Ёмкость: 1 мкФ
- Номинальное напряжение: 50 В
- Ток: 20 А, со снижением от 85 °C до 125 °C
- Сопротивление канала: 0,43 мОм, допуск ±0,20 мОм
- Подавление: не менее 35 дБ в диапазоне от 1 МГц до 1 ГГц
- Рабочая температура: от −40 до 125 °C
- Корпус: 4-выводный безвыводной SMD, 12,10 × 9,10 × 3,30 мм
- Масса: 0,80 г
- Защита от электростатики: отсутствует
Где применяется
- Цепи питания мобильных устройств: подавление высокочастотных помех на линиях питания и смещения.
- Линии данных: фильтрация шумов на сигнальных линиях, где достаточно частот ниже полосы подавления.
- Силовые узлы с большим током: низкое сопротивление канала даёт малые потери на токах до 20 А.
- Платы с ограничением по помехам: снижение излучения и наводок в диапазоне до 1 ГГц.
