Фильтр общий Murata BNX016-01 — блочный сетевой фильтр серии EMIFIL, предназначенный для подавления высокочастотных помех в цепях питания постоянного тока. Устройство устанавливается непосредственно в разрыв силовой линии и снижает уровень кондуктивных помех, которые иначе распространялись бы по проводам питания и создавали бы наводки на соседние цепи.
Внутри корпуса фильтра объединены индуктивные и емкостные элементы, работающие как единая LC-цепь. Она обеспечивает вносимые потери не менее 40 дБ в диапазоне частот от 100 кГц до 1 ГГц при линейном сопротивлении 50 Ом, то есть ослабляет и низкочастотные, и гигагерцевые составляющие помех без заметного влияния на полезный сигнал постоянного тока.
Фильтр рассчитан на номинальное напряжение 25 В постоянного тока с выдерживаемым напряжением до 62.5 В и номинальный ток до 15 А, а собственное сопротивление по постоянному току не превышает 0.8 мОм — потери мощности на самом фильтре остаются минимальными даже при токовой нагрузке, близкой к номинальной. Сопротивление изоляции не менее 50 МОм подтверждает достаточный запас по электрической прочности.

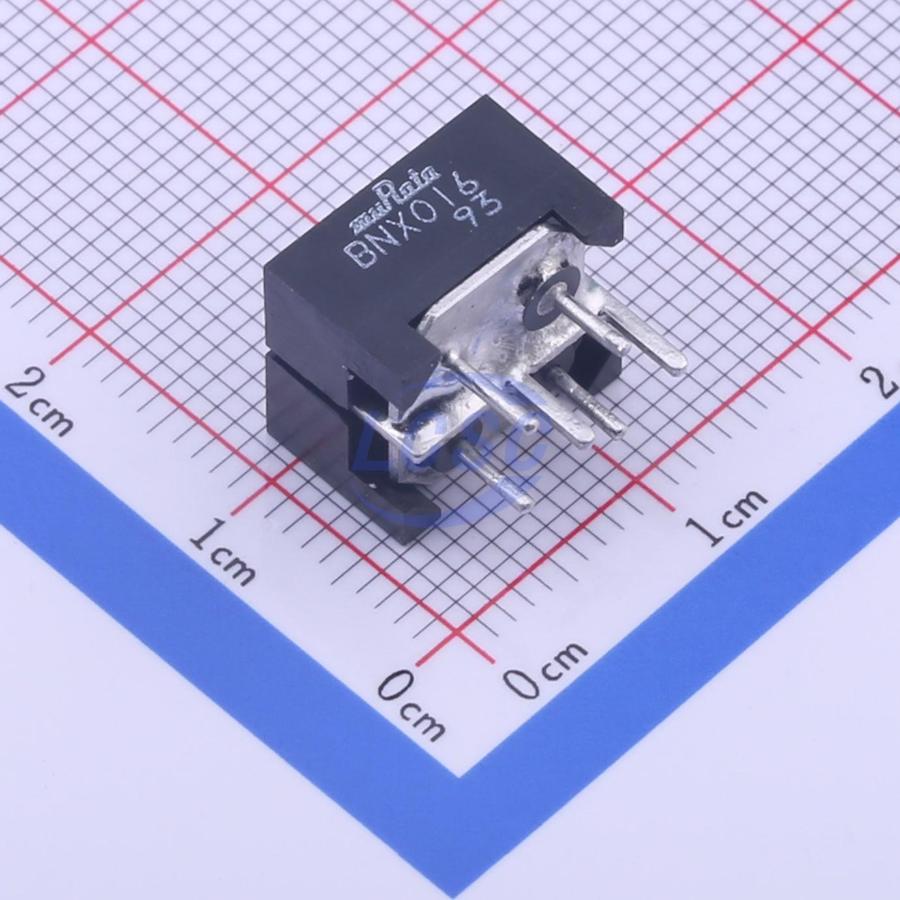

Компонент выполнен в блочном корпусе с проволочными выводами, размерами 12.0 × 8.0 мм и массой около 2.0 г, и рассчитан на работу в диапазоне температур от -40 до +125 °C — это позволяет использовать его как во внутренних блоках питания, так и в устройствах, работающих в неотапливаемых помещениях.
Основные характеристики
- Тип: блочный сетевой EMI-фильтр серии EMIFIL
- Назначение: подавление помех в цепях питания постоянного тока
- Диапазон подавляемых частот: 100 кГц – 1 ГГц
- Вносимые потери: не менее 40 дБ (при 50 Ом)
- Номинальное напряжение: 25 В DC
- Выдерживаемое напряжение: 62.5 В DC
- Номинальный ток: 15 А
- Сопротивление по постоянному току: 0.8 мОм (тип.)
- Сопротивление изоляции: не менее 50 МОм
- Рабочая температура: от -40 до +125 °C
- Габариты: 12.0 × 8.0 мм, допуск по длине ±0.2 мм, по толщине ±0.5 мм
- Масса: 2.0 г
Где применяется
- Источники питания: подавление помех на входе и выходе DC/DC-преобразователей и блоков питания
- Цифровая и аудио/видео техника: защита цепей питания от наводок в бытовой и профессиональной AV-аппаратуре
- Периферийные устройства ПК: фильтрация питания в накопителях, картах расширения и внешних модулях
- Промышленная электроника: снижение уровня кондуктивных помех в цепях постоянного тока на платах управления
