Фильтр Murata BLM18PG181SN1D — ферритовый фильтр (ферритовая бусина) для подавления высокочастотных помех в цепях питания постоянного тока. Компонент представляет собой ферритовый сердечник с обмоткой, интегрированный в SMD-корпус, и включается последовательно в проводник питания, где гасит наведённые высокочастотные колебания, не влияя на постоянную составляющую тока.
Рабочий диапазон компонента ограничен частотой сигнала до 20 МГц, а его импеданс на контрольной частоте 100 МГц составляет 180 Ом с допуском ±25%. Такое сочетание позволяет использовать фильтр там, где паразитные колебания лежат выше рабочей полосы сигнала: сама бусина почти не влияет на полезный сигнал, но создаёт заметное сопротивление для помех на частоте измерения.
Электрическое сопротивление постоянному току у нового компонента не превышает 0.09 Ом, а после испытаний на стойкость — не более 0.18 Ом. Рост допустимого сопротивления после нагрузочных и климатических испытаний заложен производителем в саму спецификацию и не считается отказом. Номинальный ток фильтра зависит от температуры: 1500 мА при 85°C и 1000 мА при 125°C, то есть при нагреве компонента до верхней границы диапазона его токовая нагрузка должна быть снижена.

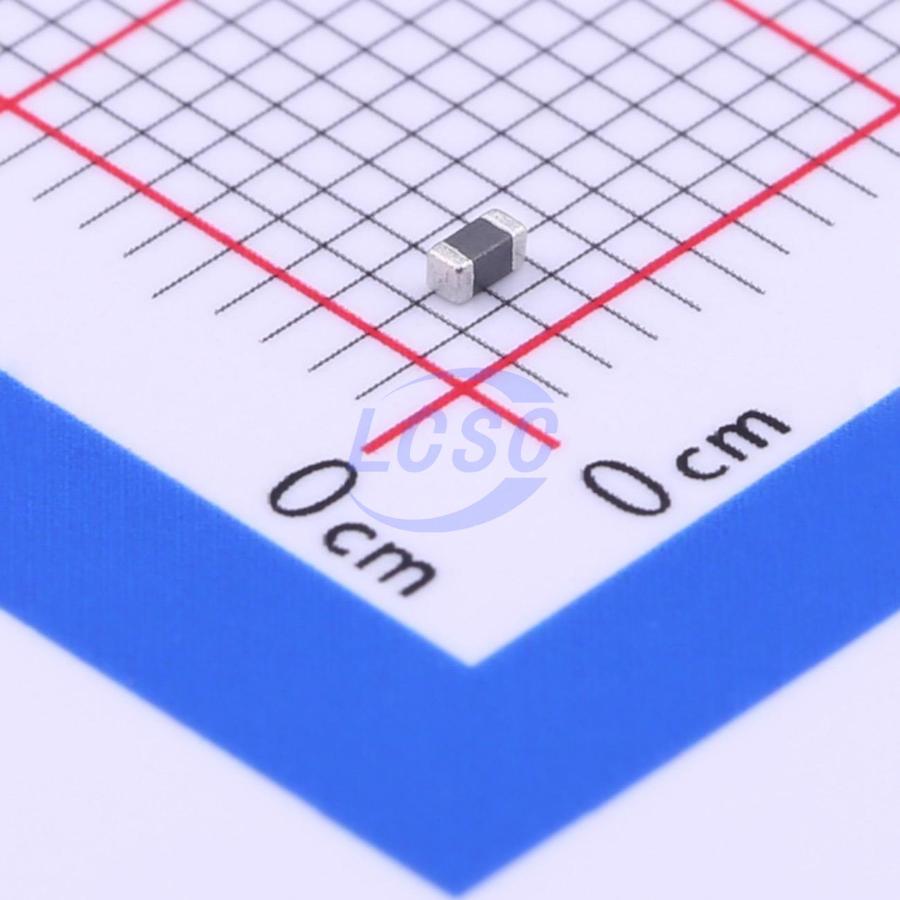

Корпус BLM18 имеет размеры 1.6×0.8 мм при толщине 0.8±0.15 мм и массу около 0.005 г, что соответствует типоразмеру 0603 и позволяет устанавливать компонент автоматическим монтажом на плату. Маркировка на корпусе отсутствует, поэтому идентификация партии ведётся по упаковке и сопроводительной документации. Диапазон рабочих температур и температур хранения — от -55°C до +125°C, что покрывает большинство промышленных условий эксплуатации.
Основные характеристики
- Корпус: BLM18 (0603)
- Импеданс на 100 МГц: 180 Ом ±25%
- Сопротивление постоянному току (начальное): не более 0.09 Ом
- Сопротивление постоянному току (после испытаний): не более 0.18 Ом
- Номинальный ток при 85°C: 1500 мА
- Номинальный ток при 125°C: 1000 мА
- Максимальная частота сигнала: 20 МГц
- Диапазон рабочих температур: от -55°C до +125°C
- Диапазон температур хранения: от -55°C до +125°C
- Габариты: 1.6×0.8 мм, толщина 0.8±0.15 мм
- Масса: 0.005 г
- Маркировка: отсутствует
Где применяется
- Цепи питания постоянного тока: подавление высокочастотных помех на линиях питания, в том числе в цепях, чувствительных к наводкам
- Промышленная автоматика: фильтрация питания контроллеров и модулей ввода-вывода в шкафах управления
- Бытовая и портативная электроника: подавление помех в компактных устройствах с плотным монтажом
- Источники питания и преобразователи: снижение уровня высокочастотных пульсаций на выходных и входных цепях
