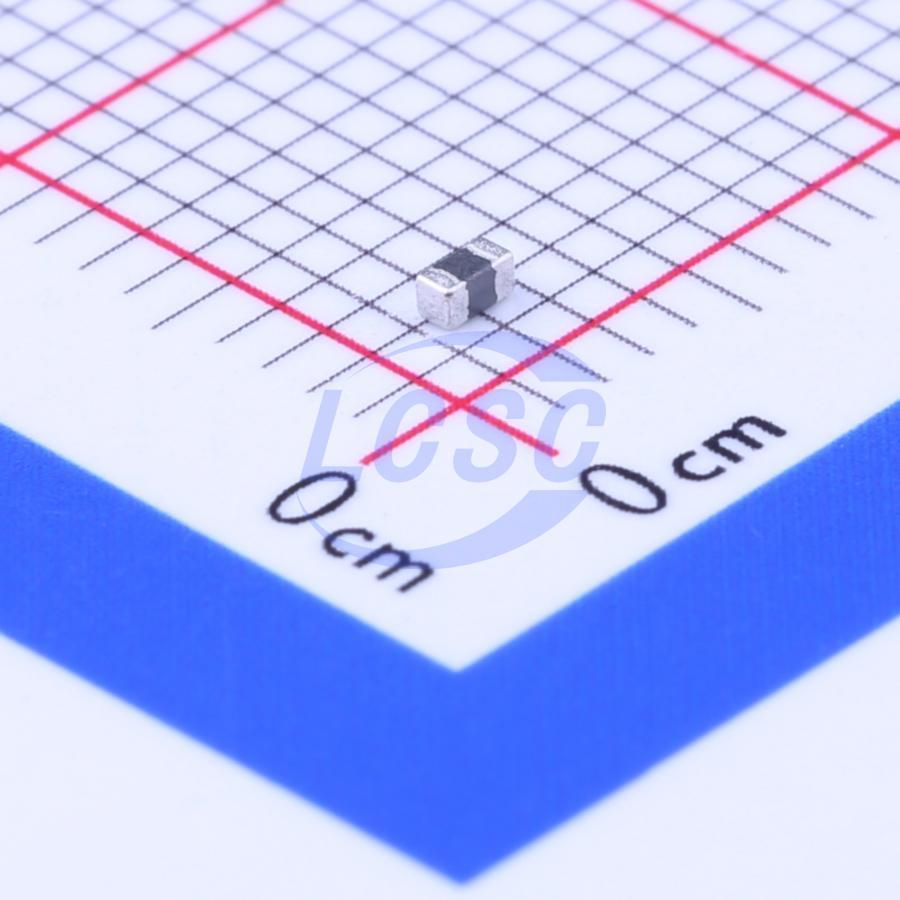

Фильтр общий Murata BLM18AG331SN1D — чип-дроссель типа ferrite bead для подавления высокочастотных помех в цепях питания и сигнальных линиях. Компонент выполнен в типоразмере 0603 (1.6×0.8×0.8 мм) для поверхностного монтажа и рассчитан на одну цепь фильтрации. На частоте 100 МГц импеданс компонента составляет 330 Ом с допуском ±25%.
Сопротивление по постоянному току не превышает 0.3 Ом, что ограничивает потери в фильтруемой цепи. Номинальный ток — 600 мА как при температуре 85°C, так и при 125°C, то есть допустимая токовая нагрузка не снижается в верхней части рабочего диапазона температур. Диапазон рабочих температур компонента — от -55 до +125°C.
Малые габариты и масса 0.005 г позволяют устанавливать компонент на платы с высокой плотностью монтажа без заметного влияния на компоновку. Допуски по длине, ширине и толщине корпуса составляют ±0.15 мм, что обеспечивает повторяемость посадочного места при автоматическом монтаже.
Основные характеристики
- Тип: чип-дроссель (ferrite bead)
- Импеданс: 330 Ом на 100 МГц
- Допуск импеданса: ±25%
- Сопротивление по постоянному току: не более 0.3 Ом
- Номинальный ток: 600 мА при 85°C и при 125°C
- Корпус/типоразмер: 0603 (1.6×0.8×0.8 мм)
- Диапазон рабочих температур: -55...+125°C
- Масса: 0.005 г
- Число цепей: 1
Где применяется
- Цепи питания: подавление высокочастотных помех на шинах питания цифровых и аналоговых узлов
- Сигнальные линии: снижение уровня наводок в высокоскоростных интерфейсах
- Компактные устройства: плотный монтаж при ограниченной площади платы
- Смешанные аналого-цифровые схемы: разделение цепей питания для снижения взаимных помех
