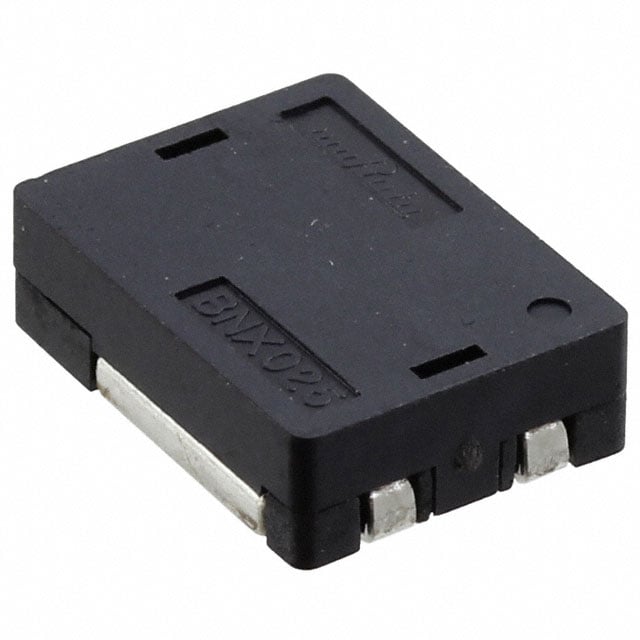

Фильтр EMI Murata BNX022-01L — LC-фильтр в едином SMD-корпусе для подавления высокочастотных помех в цепях питания постоянного тока. Компонент рассчитан на напряжение 50 В и ток 20 А, выполнен с четырьмя выводами и предназначен для установки прямо в силовую шину источника питания вместо отдельных дросселя и конденсатора.
Внутри корпуса собрана П-образная схема из нескольких индуктивностей и конденсаторов: катушки L1 и L3 вместе с конденсатором C2 расположены со стороны нагрузки, а катушка L2 и конденсатор C1 — со стороны источника питания. Такое построение подавляет помехи в широкой полосе от 1 МГц до 1 ГГц с гарантированным затуханием не менее 35 дБ, то есть фильтр перекрывает и низкочастотные, и высокочастотные наводки от коммутации силовых ключей одним компонентом.
Малое сопротивление по постоянному току — 0.43 мОм с допуском ±0.20 мОм — удерживает падение напряжения на фильтре не выше 30 мВ даже при полном номинальном токе 20 А, поэтому компонент не создаёт заметного нагрева и не снижает КПД силовой цепи. При этом производитель указывает снижение допустимого тока при температуре окружающей среды от 85 до 125 °C — это нужно учитывать при плотной компоновке платы. Изоляция между выводами выдерживает не менее 500 МОм сопротивления и испытательное напряжение 125 В постоянного тока.
Корпус рассчитан на поверхностный монтаж, масса компонента — 0.8 г. Рабочий диапазон температур — от -40 до +125 °C, температура хранения — от -55 до +125 °C, что позволяет использовать фильтр в устройствах с расширенными требованиями по климатическому исполнению.
Основные характеристики
- Тип: EMI-фильтр (LC-фильтр в общем корпусе)
- Корпус: SMD, 4 вывода
- Номинальное напряжение DC: 50 В
- Номинальный ток DC: 20 А, со снижением при 85–125 °C
- Сопротивление DC: 0.43 мОм, допуск ±0.20 мОм
- Макс. падение напряжения: 30 мВ
- Ёмкость: 1.0 мкФ, допуск ±15%
- Затухание: не менее 35 дБ в полосе 1 МГц – 1 ГГц
- Испытательное напряжение: 125 В DC
- Мин. сопротивление изоляции: 500 МОм
- Рабочая температура: -40…+125 °C
- Температура хранения: -55…+125 °C
- Масса: 0.8 г
Где применяется
- Цепи питания импульсных преобразователей: подавление широкополосных помех от коммутации силовых ключей
- Промышленная автоматика и измерительное оборудование: защита чувствительных цепей от наводок по шине питания
- Портативная и аудиоаппаратура: компактный корпус и малое сопротивление не влияют на габариты и КПД устройства
- Платы с ограниченным местом под дискретные компоненты: один корпус заменяет отдельные дроссель и конденсатор
