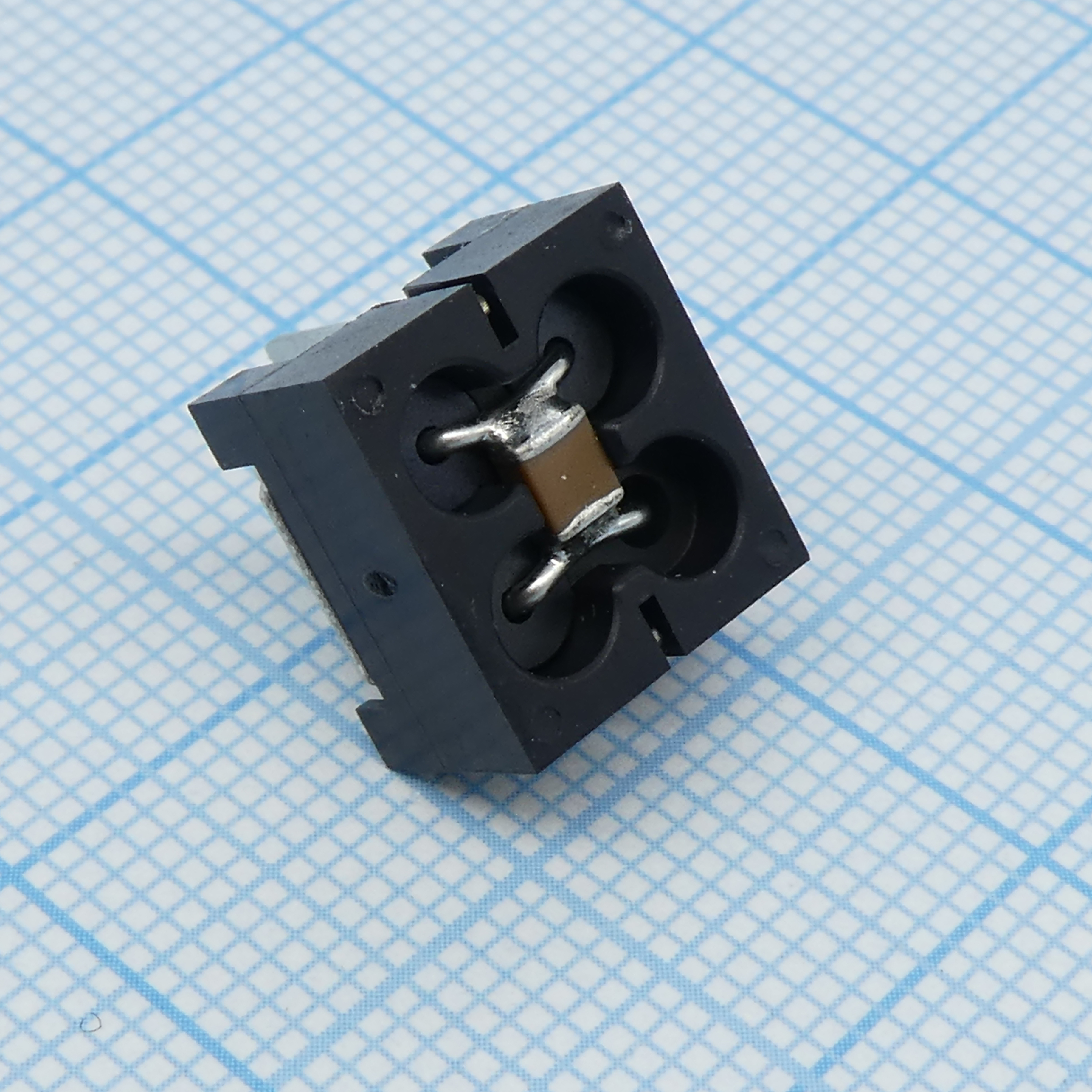

Фильтр EMI, Murata, BNX012H01 — выводной индуктивно-ёмкостной помехоподавляющий фильтр серии BNX012 H в автомобильном исполнении. Он включается в линию питания постоянного тока и пропускает рабочий ток, а высокочастотные помехи ослабляет. По данным документации, подавление достигает 40 дБ в диапазоне от 1 МГц до 1 ГГц.
Главное отличие этого исполнения — сочетание большого тока и малых потерь. Номинальный ток составляет 15 А при рабочем напряжении 50 В постоянного тока, а сопротивление постоянному току равно 0,8 мОм. При такой величине на самом фильтре выделяется мало тепла, и он практически не снижает напряжение на нагрузке. Ёмкость элемента — 1,0 мкФ. Диэлектрическая прочность и выдерживаемое напряжение указаны на уровне 125 В постоянного тока, то есть запас по изоляции относительно рабочих 50 В составляет заметную величину.
Корпус имеет размеры 12×11×8 мм при допуске по ширине ±0,2 мм, масса около 2,0 г. Монтаж выводной (THT): фильтр устанавливается в отверстия платы и пропаивается, что даёт механически устойчивое крепление при вибрации. Диапазон рабочих температур — от −55 до +125 °C, позиция поставляется в ленте (T/R) и относится к автомобильной категории.
Пределы у позиции вполне определённые: рабочее напряжение ограничено 50 В постоянного тока, а ток — 15 А. Фильтр рассчитан на цепи постоянного тока, для сетей переменного напряжения его не следует брать без отдельной проверки. Заявленное подавление относится к полосе от 1 МГц до 1 ГГц; помехи вне этой полосы документация не описывает.
Основные характеристики
Номинальный ток 15 А, рабочее напряжение 50 В постоянного тока, сопротивление постоянному току 0,8 мОм, ёмкость 1,0 мкФ. Корпус 12×11×8 мм, выводной монтаж.
Где применяется
- Автомобильная электроника: подавление помех в цепях питания бортовых блоков, для чего позиция и выпускается в автомобильном исполнении.
- Промышленная автоматика: фильтрация помех в линиях питания постоянного тока контроллеров и приводов.
- Силовые цепи с током до 15 А: малое сопротивление 0,8 мОм позволяет ставить фильтр на питание нагрузок без заметных потерь.
- Платы с выводным монтажом: установка в отверстия подходит для узлов, где важна механическая прочность крепления.
