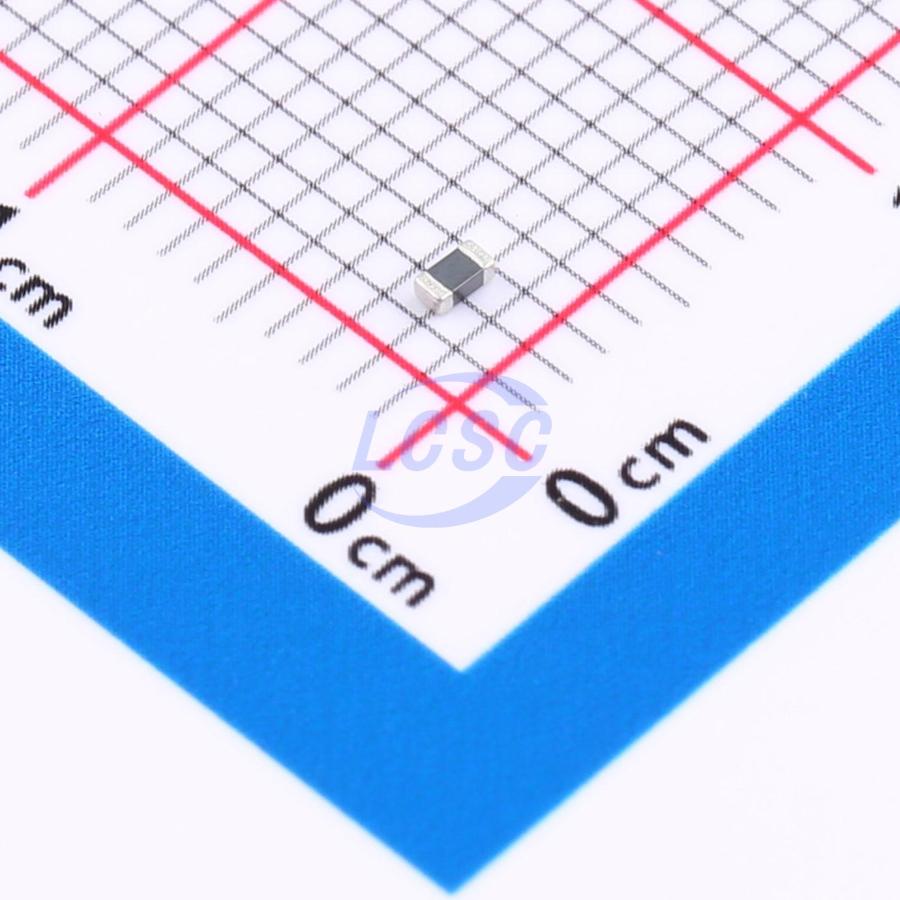

Фильтр общий Murata BLM18SG260TN1D — ферритовый фильтр-бусина для подавления высокочастотных помех в однопроводной цепи, выполненный в чип-корпусе типоразмера 0603. Компонент устанавливается последовательно в цепь питания или сигнальную линию и ослабляет ВЧ-составляющую, пропуская низкочастотный и постоянный ток практически без потерь.
Импеданс на частоте 100 МГц составляет 26 Ом с допуском ±25%, а сопротивление по постоянному току не превышает 0,007 Ом. Такое сочетание обеспечивает эффективное подавление помех на рабочей частоте при минимальном падении напряжения на самом фильтре.
Номинальный ток через фильтр зависит от температуры окружающей среды: при 85°C компонент выдерживает до 6 А, а при 125°C — до 1 А. Такое снижение допустимого тока с ростом температуры типично для ферритовых бусин и должно учитываться при выборе позиции для конкретной силовой цепи.
Компонент рассчитан на поверхностный монтаж и работу в диапазоне температур от -55°C до +125°C, что позволяет применять его как в бытовой, так и в промышленной аппаратуре. Производитель определяет назначение фильтра как подавление электромагнитных помех в цепях питания постоянного тока.
Основные характеристики
- Тип: ферритовый фильтр (бусина)
- Число цепей: 1
- Импеданс на 100 МГц: 26 Ом ±25%
- Сопротивление по постоянному току: не более 0,007 Ом
- Номинальный ток при 85°C: 6 А
- Номинальный ток при 125°C: 1 А
- Рабочий диапазон температур: от -55°C до +125°C
- Корпус: 0603 (1,6×0,8×0,5 мм)
- Монтаж: SMD
Где применяется
- Цепи питания постоянного тока: подавление высокочастотных помех в линиях питания микросхем и модулей
- Сигнальные линии: снижение уровня ВЧ-наводок без искажения полезного низкочастотного сигнала
- Компактные платы: применение там, где важна плотность монтажа при типоразмере 0603
- Промышленная электроника: работа в расширенном диапазоне рабочих температур
