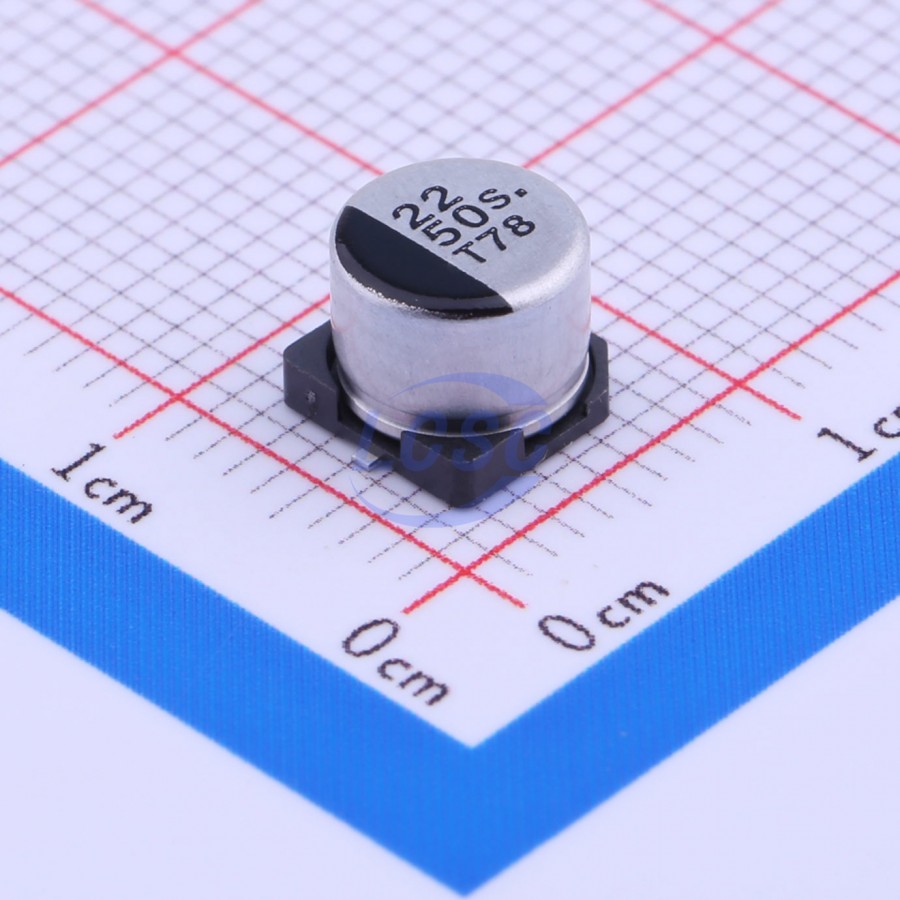

Конденсатор электролитический Panasonic EMVA500ADA220MF55G — алюминиевый электролитический конденсатор в SMD-исполнении номиналом 22 мкФ на номинальное напряжение 50 В. Компонент относится к серии S series V type, выполнен в корпусе типоразмера D размерами 6,3×5,4 мм, маркировка на корпусе нанесена чёрным цветом.
Допуск по ёмкости составляет ±20%, тангенс угла диэлектрических потерь — 0,26. Ток утечки ограничен величиной ≤0,01·CV или 3 мкА, в зависимости от того, какое значение больше. Пульсирующий ток нормирован на уровне 30 мА (rms); для пересчёта под рабочую частоту заданы поправочные коэффициенты — 0,70 на частоте 50/60 Гц, 1,00 на 120 Гц, 1,30 на 1 кГц и 1,70 на частотах от 10 кГц и выше, что позволяет точнее оценить допустимую нагрузку в конкретной схеме.
Расчётный срок службы — 1000 часов при температуре +85 °C, рабочий диапазон температур — от -40 до +85 °C. При понижении температуры импеданс конденсатора растёт: примерно в 2 раза при -25 °C и в 3 раза при -40 °C относительно значения при комнатной температуре, это стандартное для электролитических конденсаторов поведение, которое стоит учитывать при работе на холоде.
После испытания на стойкость к температуре пайки изменение ёмкости не должно выходить за пределы ±10% от исходного значения, а тангенс угла потерь и ток утечки должны оставаться в пределах исходных норм — это подтверждает совместимость корпуса с конвейерной пайкой методом оплавления без ухудшения параметров.
Основные характеристики
- Ёмкость: 22 мкФ, допуск ±20%
- Номинальное напряжение: 50 В
- Корпус: SMD, код размера D, 6,3×5,4 мм
- Тангенс угла потерь: 0,26
- Ток утечки: ≤0,01·CV или 3 мкА (что больше)
- Пульсирующий ток: 30 мА (rms)
- Ресурс: 1000 ч при +85 °C
- Рабочая температура: -40…+85 °C
- Рост импеданса на холоде: ×2 при -25 °C, ×3 при -40 °C
- Стойкость к пайке: изменение ёмкости ≤±10% после пайки
- Серия: S series V type
- Цвет маркировки: чёрный
Где применяется
- Источники питания и DC-DC преобразователи: фильтрация и сглаживание пульсаций выходного напряжения.
- Автомобильная электроника: расширенный диапазон рабочих температур -40…+85 °C подходит для узлов вне отапливаемых отсеков.
- Компактные SMD-конструкции: миниатюрный корпус экономит место на плате по сравнению с выводными аналогами.
- Оборудование с длительным сроком службы: ресурс 1000 часов при 85 °C закладывает запас надёжности для промышленной аппаратуры.
