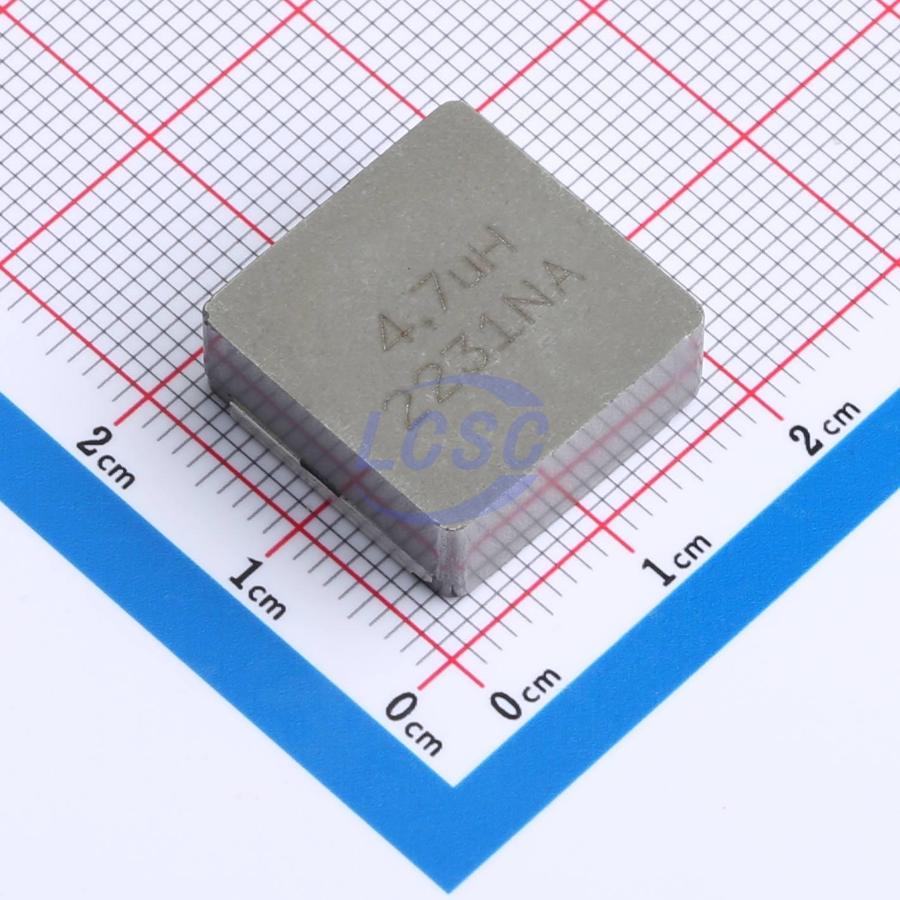

Дроссель Vishay IHLP6767GZER4R7M11 — экранированная силовая катушка индуктивности серии IHLP-6767 GZ-01 для поверхностного монтажа. Номинал индуктивности — 4,7 мкГн с допуском ±20 %. Корпус квадратный, размером 17,15 × 17,15 мм при высоте 7,00 мм. Компонент поставляется на катушке.
Сердечник выполнен по композитной технологии, а экранирование ограничивает магнитное поле рассеяния. Поэтому дроссель можно ставить на плату рядом с другими элементами и сигнальными цепями: наводки от него меньше, чем у неэкранированных исполнений. Рабочий температурный диапазон — от -55 до +125 °C, максимальная температура детали — 125 °C.
Главное достоинство этой модели — малое сопротивление обмотки постоянному току: типично 4,84 мОм, максимум 5,11 мОм. Это уменьшает потери и нагрев при больших токах. Номинальный ток по нагреву — типично 25 А, ток насыщения — типично 41 А. В заводском наименовании позиции указан ток 30 А, поэтому при расчёте режима стоит свериться с даташитом и учесть допустимый нагрев в конкретной конструкции. Индуктивность измеряют на частоте 100 кГц при напряжении 0,25 В, рабочие частоты — до 2,0 МГц, номинальное рабочее напряжение — 75 В.
Для разводки платы заданы размеры контактных площадок: длина посадочного места 20,07 мм, ширина 12,32 мм, расстояние между площадками 12,42 мм. Вывод имеет ширину 11,94 мм и толщину 2,11 мм. Компонент не содержит свинца и соответствует требованиям RoHS.
Основные характеристики
- Индуктивность: 4,7 мкГн, допуск ±20 %
- Сопротивление обмотки (DCR): типично 4,84 мОм, максимум 5,11 мОм
- Номинальный ток: типично 25 А
- Ток насыщения: типично 41 А
- Рабочее напряжение: 75 В
- Рабочие частоты: до 2,0 МГц
- Конструкция: композитная, экранированная
- Корпус: SMD 17,15 × 17,15 × 7,00 мм
- Температура: от -55 до +125 °C
- Серия: IHLP-6767 GZ-01
Где применяется
- Импульсные источники питания: накопительный или фильтрующий дроссель на больших токах.
- DC/DC-преобразователи: понижающие и повышающие каскады, где важны малые потери в обмотке.
- Силовая электроника: узлы с токами в десятки ампер и ограниченным местом на плате.
- Платы с плотным монтажом: экранирование позволяет размещать дроссель рядом с чувствительными цепями.
