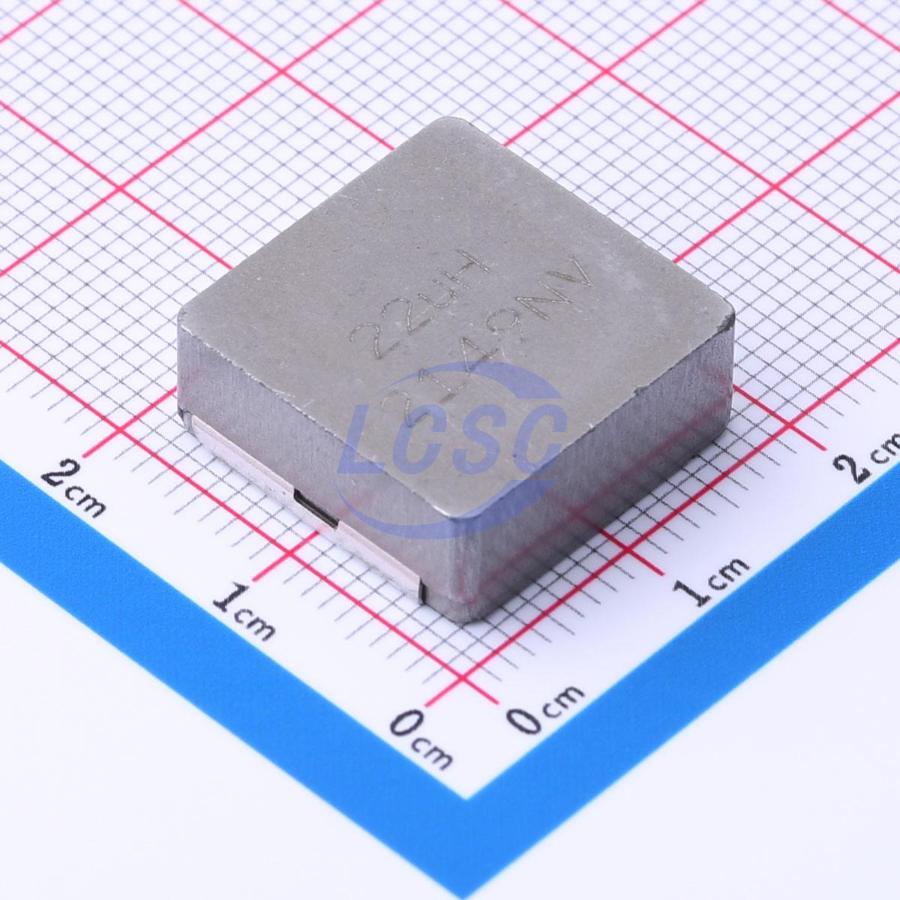

Дроссель Vishay IHLP6767GZER220M11 — это силовая экранированная катушка индуктивности для поверхностного монтажа, номиналом 22 мкГн с допуском ±20%, измеренным на частоте 100 кГц. Она накапливает энергию в импульсных преобразователях напряжения и сглаживает пульсации тока в их выходных и входных цепях. Деталь относится к серии IHLP-6767 GZ-11 и поставляется на ленте в катушке.
Корпус представляет собой монолитный каркас без воздушного зазора. Обмотка расположена внутри сердечника из порошкового железа с композитным связующим. Такая конструкция экранирует магнитное поле: наводки на соседние цепи и элементы платы остаются небольшими, что позволяет ставить дроссель ближе к чувствительным узлам. Габариты корпуса — 17,15 × 17,15 мм при высоте до 7 мм. Ширина вывода 2,108 мм, рекомендуемая посадочная площадка имеет длину 18,16 мм.
При выборе нужно различать два предельных тока. Ток нагрева 12 А вызывает прирост температуры примерно на 40 °C. Ток насыщения 9,5 А соответствует снижению индуктивности примерно на 20%. Если в схеме возможны пики тока, ориентироваться стоит на меньшую величину. Сопротивление обмотки по постоянному току типовое 20 мОм, максимальное 21 мОм, поэтому потери на самой катушке при больших токах невелики. Собственная резонансная частота 4,3 МГц типовая, так что на частотах преобразования в сотни килогерц дроссель работает как индуктивность.
Номинальное напряжение 50 В. Рабочая температура окружающей среды от −55 до +125 °C, но предельная температура самого компонента 125 °C складывается из температуры среды и собственного нагрева. При плотном размещении в корпусе прибора этот запас нужно учитывать отдельно.
Основные характеристики
- Индуктивность: 22 мкГн ±20% на частоте 100 кГц
- Ток нагрева: 12 А при приросте температуры около 40 °C
- Ток насыщения: 9,5 А при снижении индуктивности примерно на 20%
- Сопротивление по постоянному току: 20 мОм типовое, не более 21 мОм
- Собственная резонансная частота: 4,3 МГц типовая
- Номинальное напряжение: 50 В
- Материал сердечника: порошковое железо, композит
- Экранирование: экранированный
- Корпус: SMD 17,15 × 17,15 × 7 мм
- Диапазон рабочих температур: от −55 до +125 °C
- Серия: IHLP-6767 GZ-11
Где применяется
- Импульсные источники питания: накопительный дроссель в понижающих и повышающих преобразователях на токи в единицы и десятки ампер.
- Преобразователи постоянного напряжения в силовой автоматике: фильтрация и накопление энергии при питании от 24 или 48 В.
- Выходные и входные фильтры: подавление пульсаций и помех в цепях питания процессорных и силовых узлов.
- Компактные блоки с плотной компоновкой: экранированный корпус снижает влияние на соседние компоненты.
