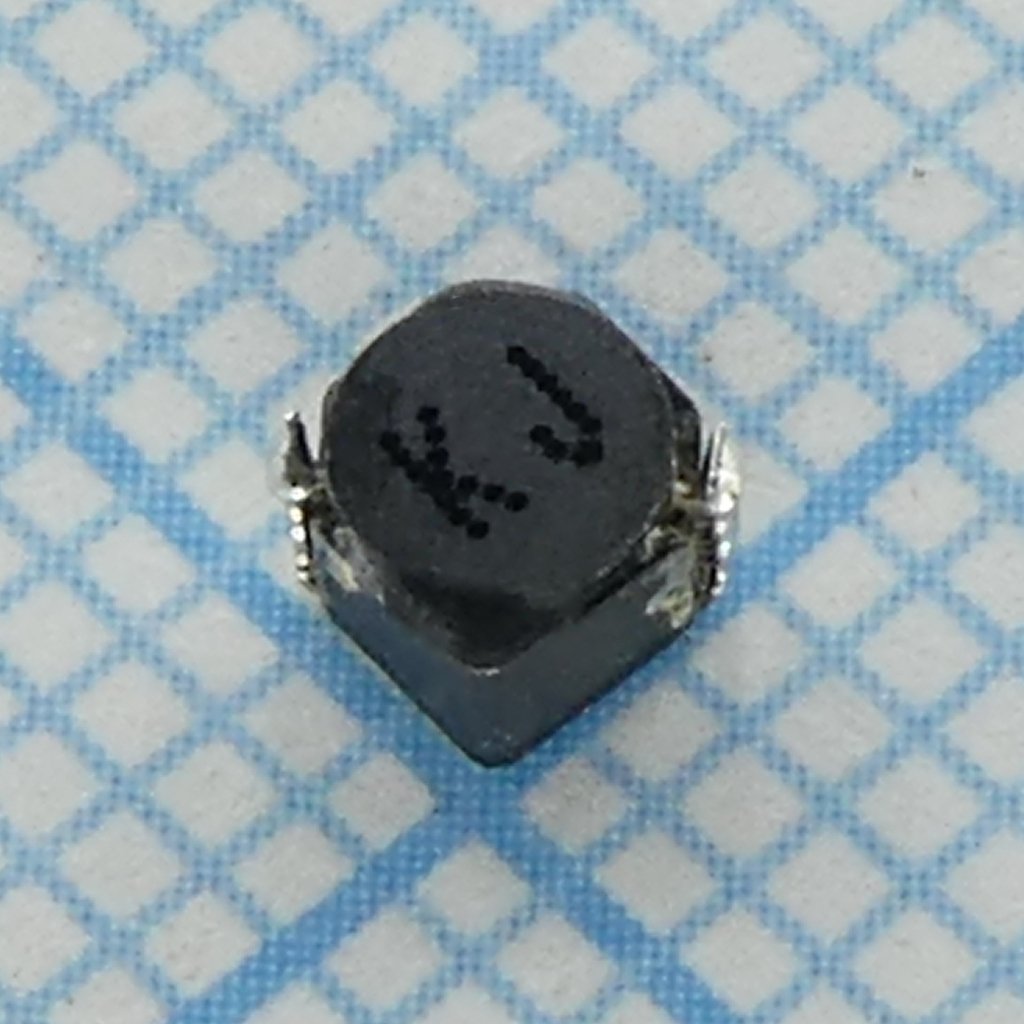

Дроссель Sumida CDRH2D18/LDNP-100NC — силовая индуктивность с экранированием для низковольтных фильтров и преобразователей. Индуктивность 10 мкГн (допуск ±30%) рассчитана на ток 0,43 А при номинальном режиме и выдерживает импульсный ток до 1 А за счёт температурного расчёта. Сопротивление постоянному току составляет 145 мОм в типовом исполнении, максимум 180 мОм.
Корпус 3,2×3,2×2 мм, типоразмер 1206 в метрической системе (3.2×3.2 мм), позволяет разместить дроссель в компактных изделиях. Магнитный экран — ферритовый барабанный сердечник — ограничивает рассеяние поля и минимизирует помехи соседним цепям. Эта конструкция типична для мобильной электроники, портативных устройств и импульсных источников питания, работающих на частотах до десятков мегагерц.
Диапазон рабочих температур −40…+105 °C, влажностная чувствительность уровня 1 (минимальная). Контактная площадь платы рассчитана на припой низкотемпературный (260 °C пиковая температура при переплаве). Компонент соответствует требованиям по отсутствию галогенов.
Основные характеристики
Индуктивность 10 мкГн с допуском 30%, номинальный ток 0,43 А, постоянное сопротивление 145 мОм. Экранирован, размер 3,2×3,2 мм, поверхностный монтаж.
Где применяется
- DC-DC преобразователи: фильтр выходного напряжения и стабилизация тока
- Портативная электроника: смартфоны, плееры, портативные видеокамеры
- Импульсные источники питания: сглаживание пульсаций на выходе
- Низковольтные схемы: защита от помех в сигнальных и питающих цепях
Если позиция подходит для вашей схемы, обратитесь к специалистам компании — они подберут аналоги, проверят наличие и рассчитают сроки доставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
