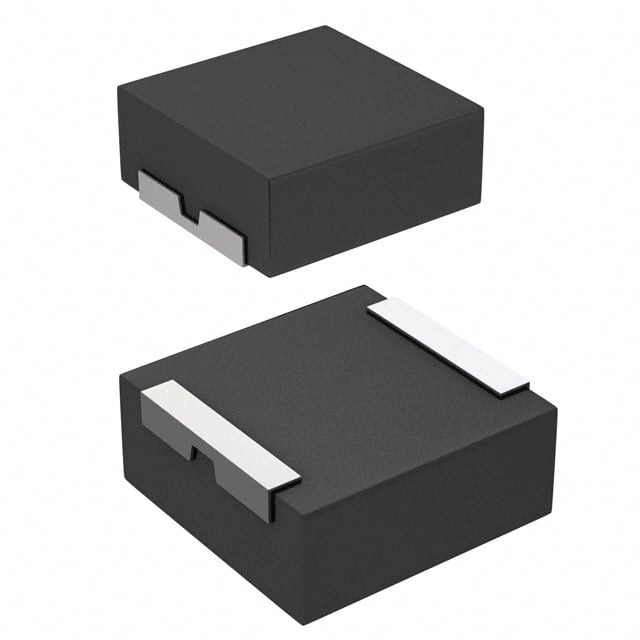

Дроссель Vishay IHLP6767GZER330M11 — силовая экранированная индуктивность номиналом 33 мкГн в корпусе 17.15×17.15×7 мм для поверхностного монтажа. Позиция предназначена для использования в импульсных источниках питания, где требуется накопление и передача энергии с контролируемой скоростью изменения тока. Экранирование минимизирует излучение магнитного поля и помехи на соседние цепи, что критично в плотно заполненных печатных платах. Композитная конструкция обеспечивает высокий номинальный ток при компактных размерах.
Допуск индуктивности ±20 % типичен для дросселей такого типа и не требует подбора при проектировании схем с широким коридором параметров. Максимальное сопротивление постоянному току 0.75 мОм и типовое значение 0.63 мОм указывают на низкие потери на активном сопротивлении обмотки. Это означает, что при номинальном токе рассеяние мощности будет минимально. Типовой номинальный ток составляет 80 А при рабочем напряжении 75 В, а ток насыщения — 129 А.
Рабочий диапазон температур −55…+125 °С охватывает типичные условия промышленной и автомобильной электроники. Высокая номинальная мощность и защита от насыщения делают позицию пригодной для выпрямительных каскадов, преобразователей постоянного напряжения и сетевых фильтров. Композитная конструкция обеспечивает линейность индуктивности в широком диапазоне токов и стабильность параметров при эксплуатации.
Основные характеристики
Силовая экранированная дроссель 33 мкГн в корпусе 17×17×7 мм для поверхностного монтажа. Номинальный ток 80 А, максимальное постоянное сопротивление 0.75 мОм, ток насыщения 129 А, рабочее напряжение до 75 В, диапазон температур −55…+125 °С.
Где применяется
- Импульсные источники питания: элемент накопления энергии в топологиях типа buck, boost и buck-boost преобразователей
- Фильтры электромагнитных помех: вход и выход силовых каскадов, ослабление пульсаций тока в цепях питания
- Силовые выпрямители: сглаживание выходного напряжения в выпрямительных диодных мостах и схемах с активным корректором коэффициента мощности
- Автомобильная электроника: накопление энергии в системах зарядки аккумуляторов, фильтрация помех в цепях распределённого питания
Специалисты компании подберут требуемое количество, предложат аналоги и рассчитают срок поставки. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
